故障现象: 第八代CPU W2102,W2123,W2133系列CPU,安装win7 （含PCIE SSD 固态硬盘）系统完整教程

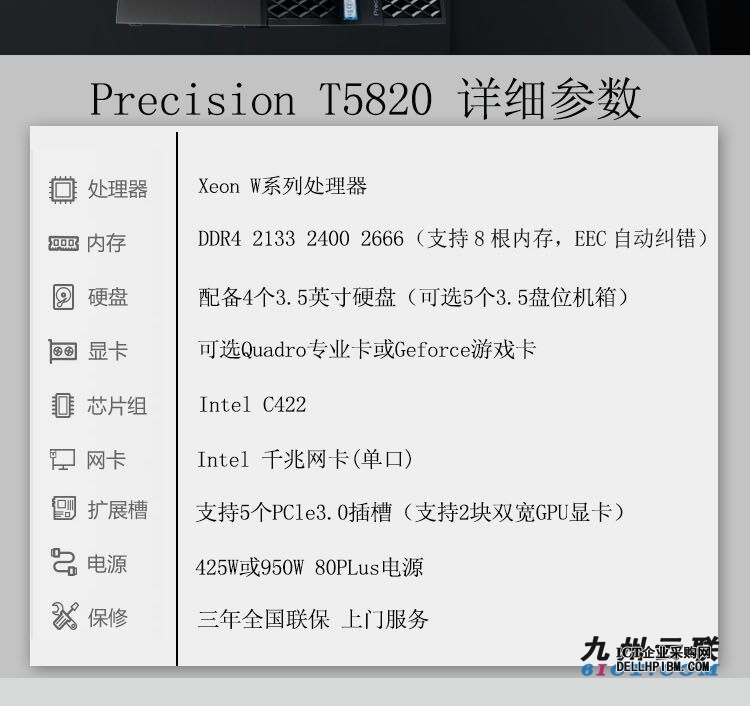

测试环境: T5820, 三星PCIE ssd
实验背景：The new Skylake CPU and chipsets have removed the legacy USB 2.0 hub， 所以第六代处理器安装WIN7 需要加载USB 3.0驱动才可以识别到U盘
OKM文章：http://kb.dell.com/infocenter/index?page=content&id=SLN299060&actp=SEARCH&viewlocale=en_US&searchid=1470977502924
操作步骤:
1. 系统启动盘制作
2. 加载USB 3.0驱动
3. 更改bios 设置
4. 安装系统（加载IRST 或则 三星驱动）
系统启动盘制作
1，下载win7 的ISO 镜像
2. 将U盘格式化成FAT32格式
3. 在系统下调出以管理员身份运行命令窗口，输入下面命令（U盘做成启动U盘的命令）
1，diskpart
2，list disk （显示当前磁盘个数与信息）
3，select disk 1 （选择需要制作的U盘，根据显示的结果选择0还是1）
4，clean （清除磁盘，类似于debug）
5，create partition primary （创建主分区）
6，select part 1 （选择刚才创建的分区）
7，active （激活为活动分区）
输入完毕后关掉窗口
4，打开磁盘管理器确认是否成功？ U盘显示活动主分区，那就制作成功5. 把系统镜像拷贝到U盘里面 ，解压（解压到当前文件夹）出来
① 等您做完以上的操作。制作出来的U盘是legacy 引导模式的U盘， 硬盘格式 要求MBR ，F12 要选择legacy boot 下的U盘来引导
② 如果用户需要UEFI 模式引导的系统盘，需要做以下修改
a: 打开刚才解压出来的souce 文件夹，使用压缩软件打开里面 install.wim 文件，定位到install.wim1windowsbootEFI 文件夹， 然后把bootmgfw.eif 文件拷贝到桌面，重命名为bootx64.efi
b: 把bootx64.efi文件拷贝到刚才解压出来的U盘根目录中的 boot文件夹 里面，
c:逐步打开U盘目录的EFI 文件夹，打开microsoft 把整个boot 文件拷贝出来复制到efi 文件夹下，成功界面如图，然后再把bootx64.efi 放在这个boot文件夹里面。
到这里,现在的win7 U盘就支持 UEFI 引导
加载USB 3.0 驱动
方法一 ：
1 下载windwos7USB3.0 Meida Creator 使用程序
2. 下载压缩的ZIP文件，解压缩使用程序和windows中文件夹，然后以管理员身份运行installer_creator.exe文件（右键单击该文件夹，选择以管理员身份运行）
3． 如果出现提示,选择包括Windows7的USB驱动器 要放在U盘的根目录
4 .单击工具中的“创建映像”按钮以启动USB3驱动程序写入到映像。（时间比较久，成功率比较低）
5.创建完全映像之后,就可以开始安装了.
方法二： 如果方法一create image 无法创建成功，可以用第二个方法
WIN7_Boot下载地址：http://downloads.dell.com/FOLDER03481374M/1/Win7_Boot.zip
1. 把U盘接入一台正常使用的电脑,然后按上面地址下载WIN7_Boot, 然后把文件解压并把WIN7_Boot这个文件夹放在U盘的根目录下.
2. 然后右键以管理员身份运行inject_driver.exe.
3.USB3.0驱动加载成功 会提示：操作成功完成 （大概2分钟）
3. 完成之后在需要安装系统的机器上从U盘来启动安装.
BIOS 设置
Legacy 模式安装 ：
分别更改：Secure Boot-> Secure Boot Enable –> 选择DIsabled
General->Advanced Boot Options-> 勾选 enabled legacy option roms
General ->Boot sequence-> 选中 legacy 前面的按钮
UEFI 模式安装
其他两项和上面一样，只要最后一项改为General ->Boot sequence-> 选中 UEFI前面的按钮，即可，等安装成功后 可以再关闭。
硬盘模式的选项，根据实际情况更改。
安装系统
1，开机看到Dell logo 选择 F12 选择 UEFI boot 中的USB 引导（根据客户实际情况选择，这里选UEFI）
2：在分区界面，提示缺少所需的CD/DVD 驱动器设备驱动程序。 点击浏览 (出现这个故障有2种可能，一种是认不到U盘（需要加载USB 3.0驱动），一种是认不到硬盘（加载硬盘驱动或则IRST）)
3 ，选择您的U盘，存放三星 pcie的驱动文件夹，选择下一步
4：成功加载硬盘驱动 点击下一步，
5：假如到这步发现下一步无法点击，点显示详细信息，会提示不能下一步的原因，这里的原因选中的磁盘具有MBR 分区表，那么在此界面 需要同时按住shift+ F10, 进入diskpart 通过命令将硬盘格式转化为GPT 即可
（大家简单记下，UEFI->GPT, legacy->MBR）
6， 将硬盘转化为GPT 的具体命令
到此，第六代处理器三星的硬盘装系统方法都已经完成。
Q&A
1， 假如用户的机器是非三星的，在装系统过程中 如果再次提示缺少所需的CD/DVD 驱动器设备驱动程序。
A: 确认usb3.0正确加载的情况下，加载IRST的驱动，类似于工作站阵列卡的添加
下载对应的IRST驱动（需要解压）并拷贝到WIN7 U盘中。下载地址如下：
http://downloads.dell.com/FOLDER03707771M/1/Serial-ATA_Driver_PFJ82_WN32_14.8.9.1053_A06.EXE
2， 安装后 U盘无法识别，设备管理器显示USB 3.0驱动异常，但是鼠标键盘正常。
A: 这个是由于客户的win7版本原因导致的，解决方案两种
①：如果客户有配置光驱， 把机器的驱动在另外机器下载后，刻录到光盘后安装
②：如果客户没有光驱，可以制作一个win8或则win10 PE，进入win8或则win10，通过U盘，把驱动拷贝到硬盘，重启进入系统后安装。
3，为什么 需要加载 3.0驱动，加载 硬盘或则IRST 驱动
A: 加载3.0驱动 是为了识别U盘， 加载IRST驱动或硬盘驱动，是为识别硬盘。
