Dell EMC PowerEdge R940xa服务器内存插槽使用说明及正确安装方法

此系统支持灵活内存配置，使系统能够在任何有效的芯片组结构配置中配置和运行。建议您遵循以下原则，以安装内存模块：

• 所有 DIMM 都必须是 DDR4。
• RDIMM 和 LRDIMM 不得混用。
• NVDIMM 和 LRDIMM 不得混用。
• NVDIMM 和 RDIMM 可以混用。
• 64 GB LRDIMMS 是 DDP (Dual Die Package) LRDIMM，不得与属于 TSV (Through Silicon Via/3DS) LRDIMM 的 128 GB LRDIMM 混用。
• 基于 x4 和 x8 DRAM 的内存模块可以混用。
• 无论列数是多少，每个通道可以填充多达两个 RDIMM。
• 无论列数是多少，每个通道可以填充多达两个 LRDIMM。
• 256 GB 不支持 GPU 配置。
• 无论列数是多少，每个通道最多可以填充两列不同的 DIMM。
• 如果安装不同速度的内存模块，它们将以最低安装内存模块速度运行。
• 仅在安装处理器时填充内存模块插槽。

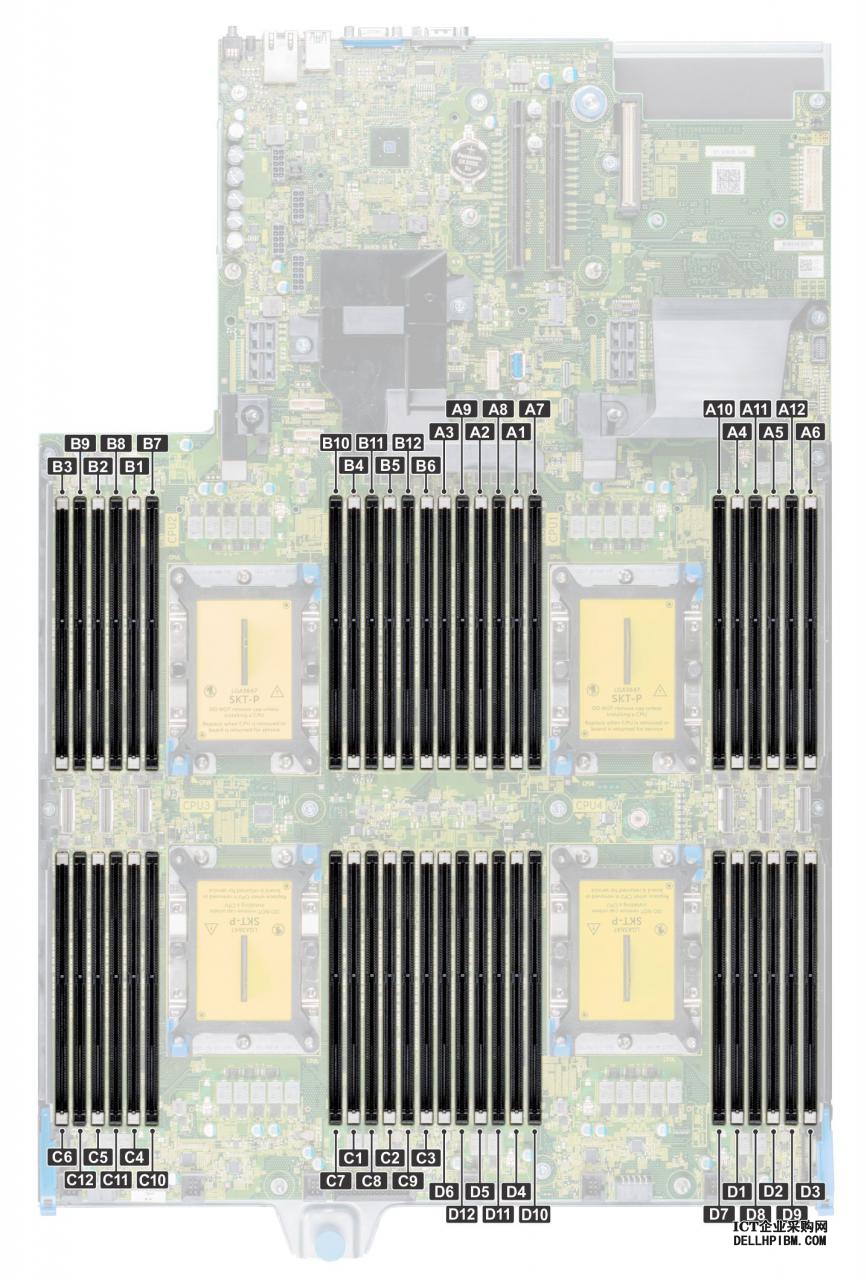

  • 对于单处理器系统，插槽 A1 至 A12 可用。
  • 对于双处理器系统，插槽 A1 至 A12 和插槽 B1 至 B12 可用。
  • 对于四处理器系统，插槽 A1 至 A12、插槽 B1 至 B12、插槽 C1 至 C12 以及插槽 D1 至 D12 可用。
• 首先填充所有带白色释放卡舌的插槽，然后填充带黑色释放卡舌的插槽。
• 当混合使用具有不同容量的内存模块时，首先用具有最高容量的内存模块填充插槽。
  注: 例如，如果要混用 16 GB 和 8 GB 内存模块，则用 16 GB 内存模块填充具有白色释放卡舌的插槽，再用 8 GB 内存模块填充具有黑色释放卡舌的插槽。
• 只要遵循其他内存填充规则，则不同容量的内存模块可以混用。

• 在双处理器配置中，每个处理器的内存配置必须相同。
  注: 例如，如果填充处理器 1 的插槽 A1，则填充处理器 2 的插槽 B1，以此类推。

• 不支持在同一个系统中混合使用两个以上的内存模块容量。
• 不平衡的内存配置将会导致丢失性能，因此，始终使用完全相同的 DIMM 采用相同方式填充内存通道以获得最佳性能。
• 每个处理器一次填充六个完全相同的内存模块（每个通道一个 DIMM）以最大化性能。

DIMM 填充更新为性能优化模式，并且每个处理器的数量为 4 和 8 个 DIMM。

• 每个处理器的 DIMM 数量为 4 时，填充插槽 1、2、4、5。
• 每个处理器的 DIMM 数量为 8 时，填充插槽 1、2、4、5、7、8、10、11。
