Dell EMC PowerEdge R740服务器产品样式，外部形态，内部构造及配套说明

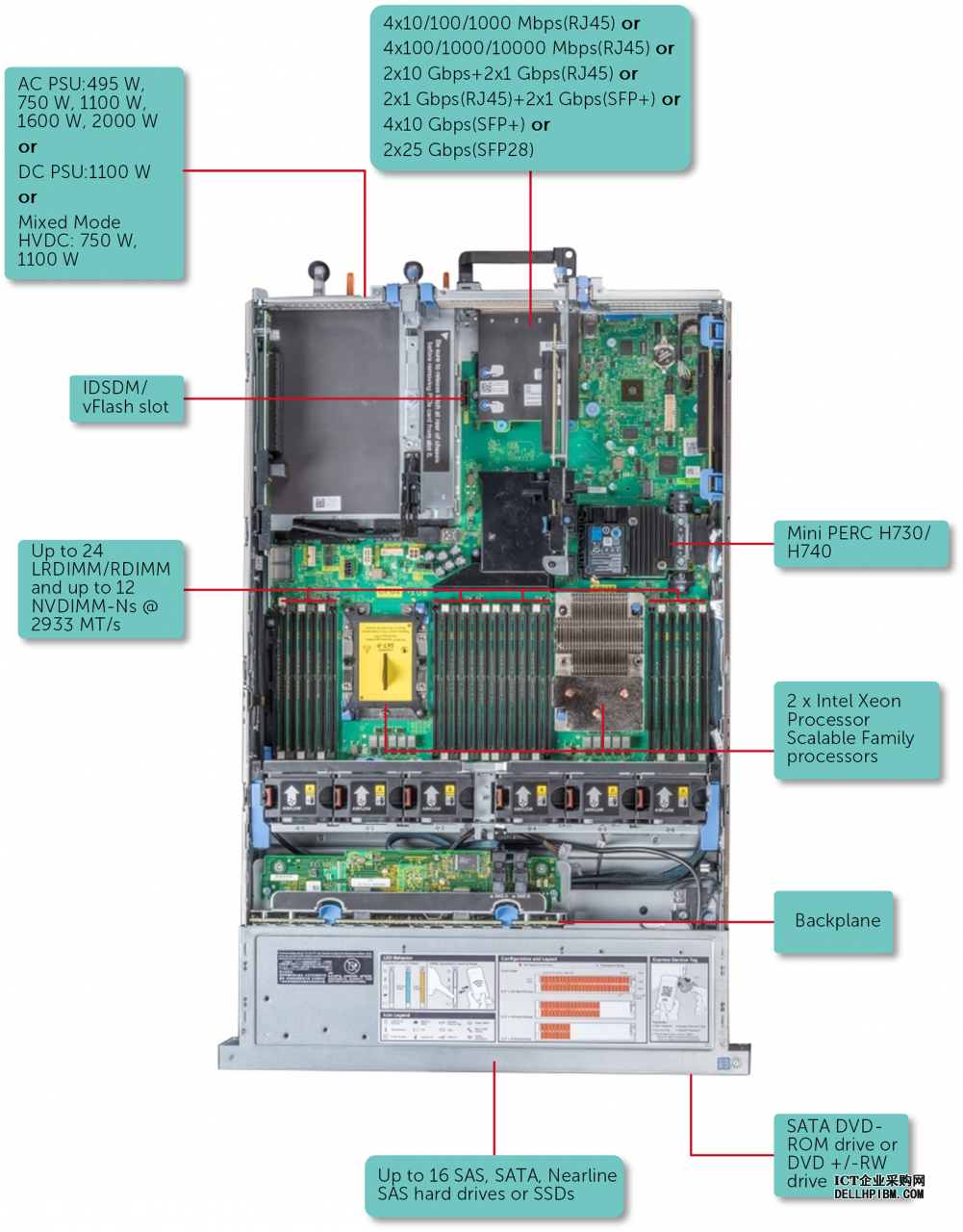

PowerEdge R740 是 2U 机架式服务器，支持多达：

• 两个英特尔至强可扩展处理器
• 24 个 DIMM 插槽
• 两个交流或直流电源装置
• 16 个 SAS、SATA、近线 SAS 硬盘或 SSD。有关支持的驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。

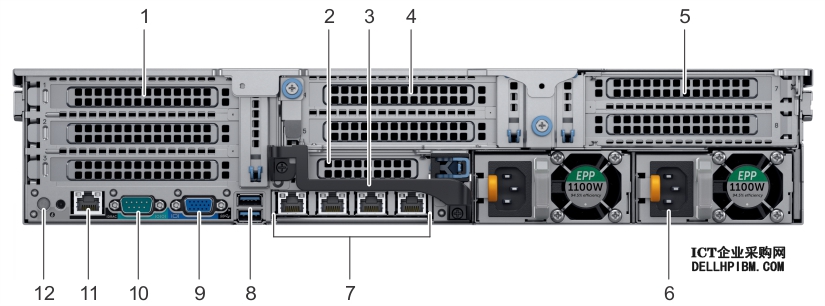

系统的后视图展示服务器背面可用的功能。

表 1. 背面视图上可用的功能

项目	面板、端口和插槽	图标	说明
1	全高 PCIe 扩展卡插槽（3 个）	不适用	PCIe 扩展卡插槽(提升板1)用于将最多三个全高 PCI 扩展卡连接到系统。有关更多信息，请参阅扩展卡安装原则部分。
2	半高 PCIe 扩展卡插槽	不适用	PCIe 扩展卡插槽(提升板2)连接一个半高 PCI 扩展卡连接至系统。有关更多信息，请参阅扩展卡安装原则部分。
3	背面手柄	不适用	背面手柄可被移除以启用 PCIe 扩展卡插槽 6 中已安装的 PCIe 卡的任何外部线缆。
4	全高 PCIe 扩展卡插槽 (2)	不适用	PCIe 扩展卡插槽（提升板 2）可将最多两个全高 PCI 扩展卡连接到系统。有关更多信息，请参阅扩展卡安装原则部分。
5	全高 PCIe 扩展卡插槽 (2)	不适用	PCIe 扩展卡插槽（提升板 3）可将多达两个全高 PCI 扩展卡连接到系统。有关更多信息，请参阅扩展卡安装原则部分。
6	电源装置（2 个）	不适用	有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
7	NIC 端口		集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关支持的配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
8	USB 端口 (2)		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
9	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
10	串行端口		允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
11	iDRAC9 专用端口		允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC 用户指南》，网址：www.dell.com/poweredgemanuals。
12	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
