Dell EMC PowerEdge R640服务器产品样式，外部形态，内部构造及配套说明

Dell EMC PowerEdge R640 系统是 1U 机架式服务器，支持多达：

• 两个第 2 代英特尔至强可扩展处理器
• 24 个 DIMM 插槽
• 前面板上 8 x 2.5 英寸硬盘或 4 x 3.5 英寸硬盘；或前面板上 10 x 2.5 英寸硬盘，后面板上可选支持 2 x 2.5 英寸硬盘
• 两个交流或直流冗余电源设备

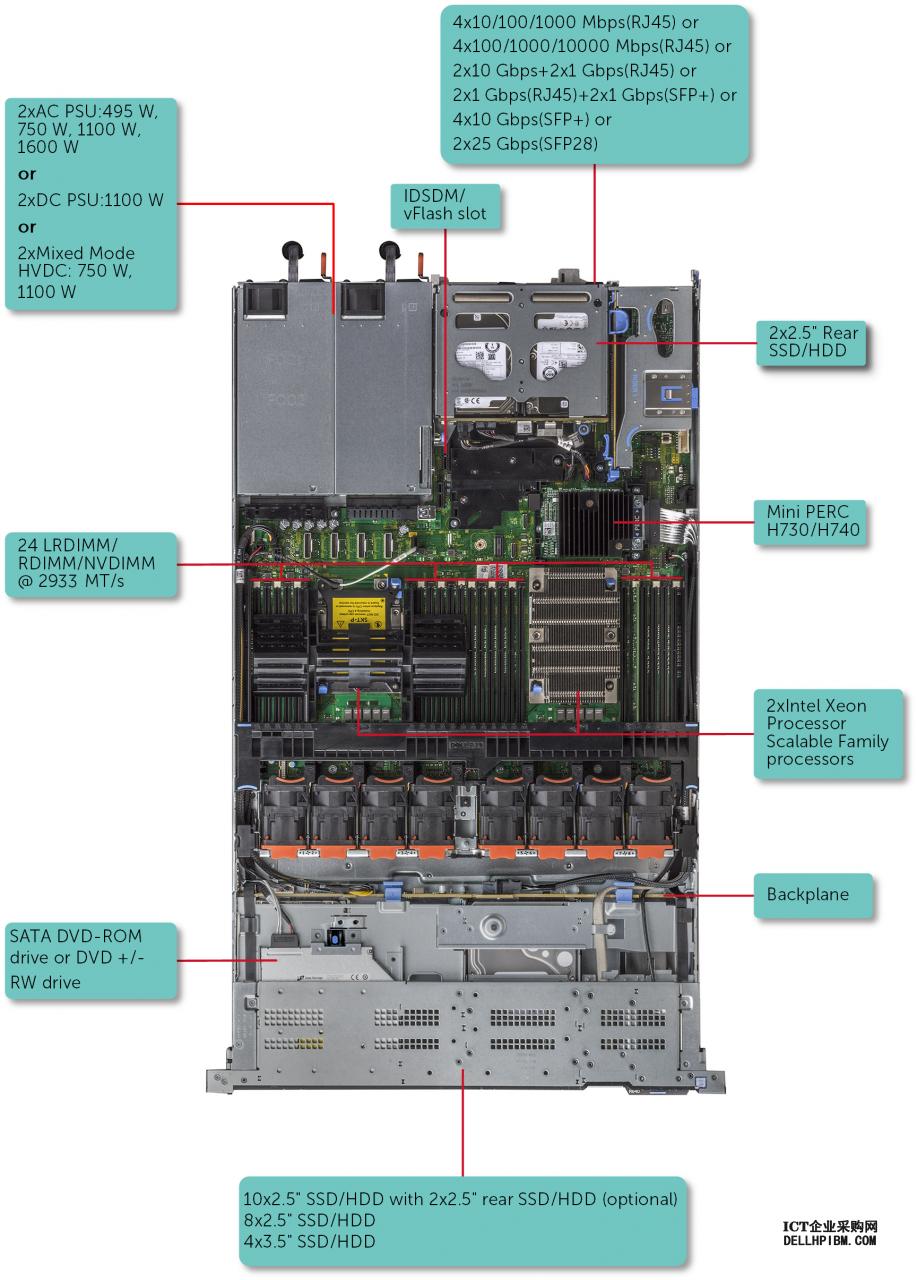

PowerEdge R640 系统支持以下配置：

系统的前视图

前视图显示系统的前端上可用的功能。

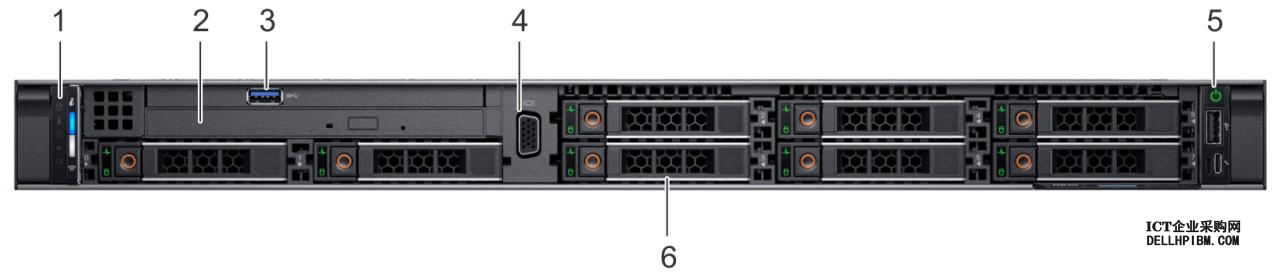

表 1. 系统正面上的可用功能

项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。 注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统。此功能集合了硬件或固件资源清册和各种系统级诊断和错误信息，可用于故障处理系统。有关详细信息，请参阅《Integrated Dell Remote Access Controller 用户指南》(Integrated Dell Remote Access Controller User’s Guide)，网址：www.dell.com/poweredgemanuals。
2	光驱（可选）	不适用	一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。 注: DVD 设备仅用于数据。
3	USB 端口（可选）		USB 端口符合 USB 3.0 标准。
4	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
5	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
6	驱动器插槽	不适用	允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。

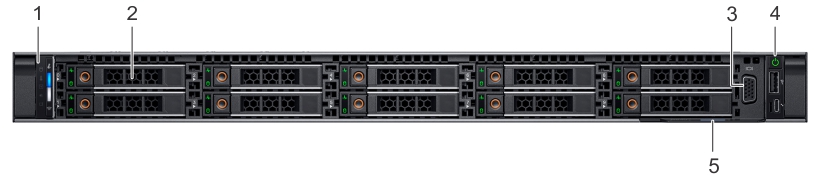

表 2. 系统正面上的可用功能

项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。 注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统。此功能集合了硬件或固件资源清册和各种系统级诊断和错误信息，可用于故障处理系统。有关详细信息，请参阅《Integrated Dell Remote Access Controller 用户指南》(Integrated Dell Remote Access Controller User’s Guide)，网址：www.dell.com/poweredgemanuals。
2	驱动器插槽	不适用	允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
3	光驱（可选）	不适用	一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。 注: DVD 设备仅用于数据。
4	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
5	USB 端口（可选）		USB 端口符合 USB 3.0 标准。
6	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
7	信息标签	不适用	信息标签是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

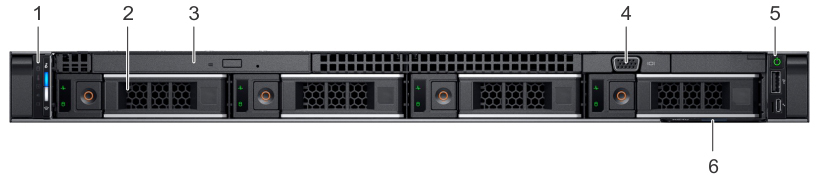

表 3. 系统正面上的可用功能

项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。 注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统。此功能集合了硬件或固件资源清册和各种系统级诊断和错误信息，可用于故障处理系统。有关详细信息，请参阅《Integrated Dell Remote Access Controller 用户指南》(Integrated Dell Remote Access Controller User’s Guide)，网址：www.dell.com/poweredgemanuals。
2	驱动器插槽	不适用	允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅“技术规格”部分。
3	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
4	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
5	信息标签	不适用	信息标签是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR640 技术规格》。

系统的后视图

后视图显示系统背面可用的功能。

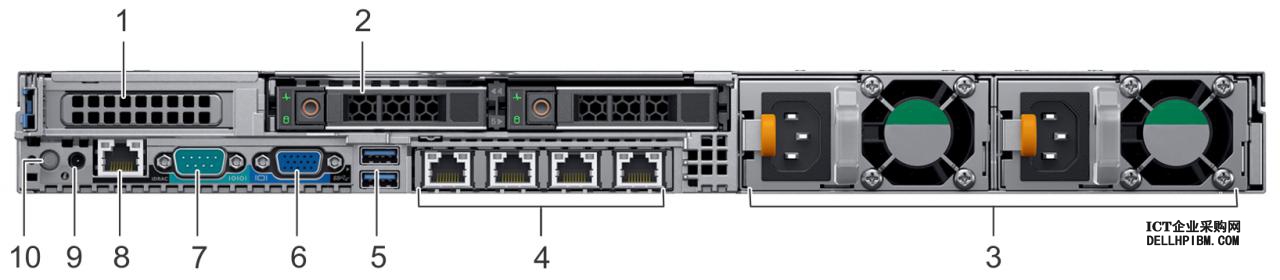

表 1. 带 1 个 PCIe 扩展槽的 2 x 2.5 英寸驱动器系统

项目	端口、面板或插槽	图标	说明
1	PCIe 扩展卡插槽	不适用	扩展槽允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则。
2	驱动器插槽 (2)	不适用	允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
3	电源装置（2 个）	不适用	有关 PSU 配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分
4	NIC 端口（4 个）		集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关受支持配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分
5	USB 3.0 端口（2 个）		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
6	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
7	串行端口		允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
8	iDRAC9 专用网络端口		使用 iDRAC9 专用网络端口可以安全地访问单独管理网络上的嵌入式 iDRAC，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals
9	系统状态指示灯线缆端口	不适用	在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。
10	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。

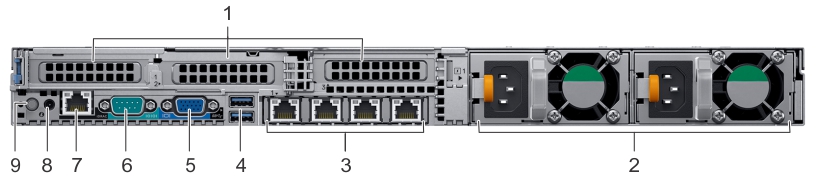

表 2. 带 3 个 PCIe 扩展槽的 2 x 2.5 英寸驱动器系统

项目	端口、面板或插槽	图标	说明
1	PCIe 扩展卡插槽 (3)	不适用	扩展槽允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则。
2	电源装置（2 个）	不适用	有关 PSU 配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分
3	NIC 端口（4 个）		集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关受支持配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分
4	USB 3.0 端口（2 个）		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
5	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
6	串行端口		允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
7	iDRAC9 专用网络端口		使用 iDRAC9 专用网络端口可以安全地访问单独管理网络上的嵌入式 iDRAC，请参阅 www.dell.com/poweredgemanuals
8	系统状态指示灯线缆端口	不适用	在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。
9	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。

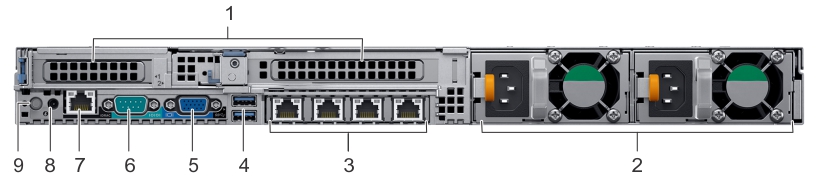

表 3. 带 2 个 PCIe 扩展槽的 2 x 2.5 英寸驱动器系统

项目	端口、面板或插槽	图标	说明
1	PCIe 扩展卡插槽（2 个）	不适用	扩展槽允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则。
2	电源装置（2 个）	不适用	有关 PSU 配置的更多信息，请参阅“技术规格”部分。
3	NIC 端口（4 个）		集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关受支持配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分
4	USB 3.0 端口（2 个）		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
5	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
6	串行端口		允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
7	iDRAC9 专用网络端口		使用 iDRAC9 专用网络端口可以安全地访问单独管理网络上的嵌入式 iDRAC，请参阅 www.dell.com/poweredgemanuals
8	系统状态指示灯线缆端口	不适用	在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。
9	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR640 技术规格》。

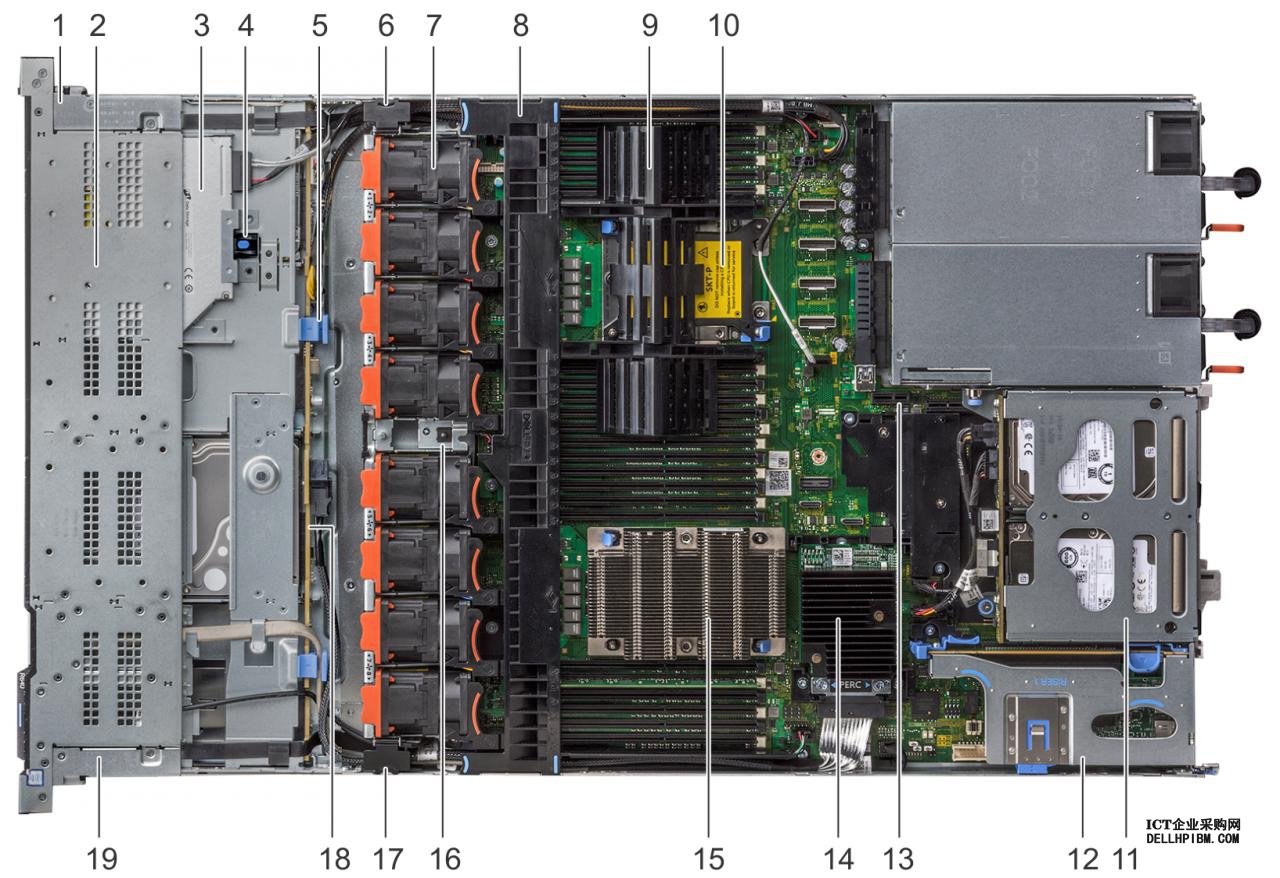

系统内部

警告: 多数维修只能由经认证的维修技术人员进行。您只能根据产品说明文件中的授权，或者在联机或电话服务和支持团队的指导下进行故障排除和简单维修。任何未经 Dell 授权的服务所导致的损坏均不在保修范围之列。请阅读并遵循您的产品附带的安全说明。

注: 热插拔组件标记为橙色，此类组件上的触点标记为蓝色。

1. 右侧控制面板线缆护盖
2. 硬盘固定框架
3. 光驱
4. 光驱释放闩锁
5. 背板释放闩锁
6. 布线闩锁
7. 冷却风扇（8 个）
8. 导流罩
9. 处理器和 DIMM 挡片
10. 处理器 2 插槽
11. 背面硬盘模块
12. 扩展提升板 1
13. IDSDM/vFlash 模块插槽
14. 集成存储控制器卡
15. 处理器 1
16. 防盗开关
17. 布线闩锁
18. 硬盘背板
19. 左侧控制面板线缆护盖

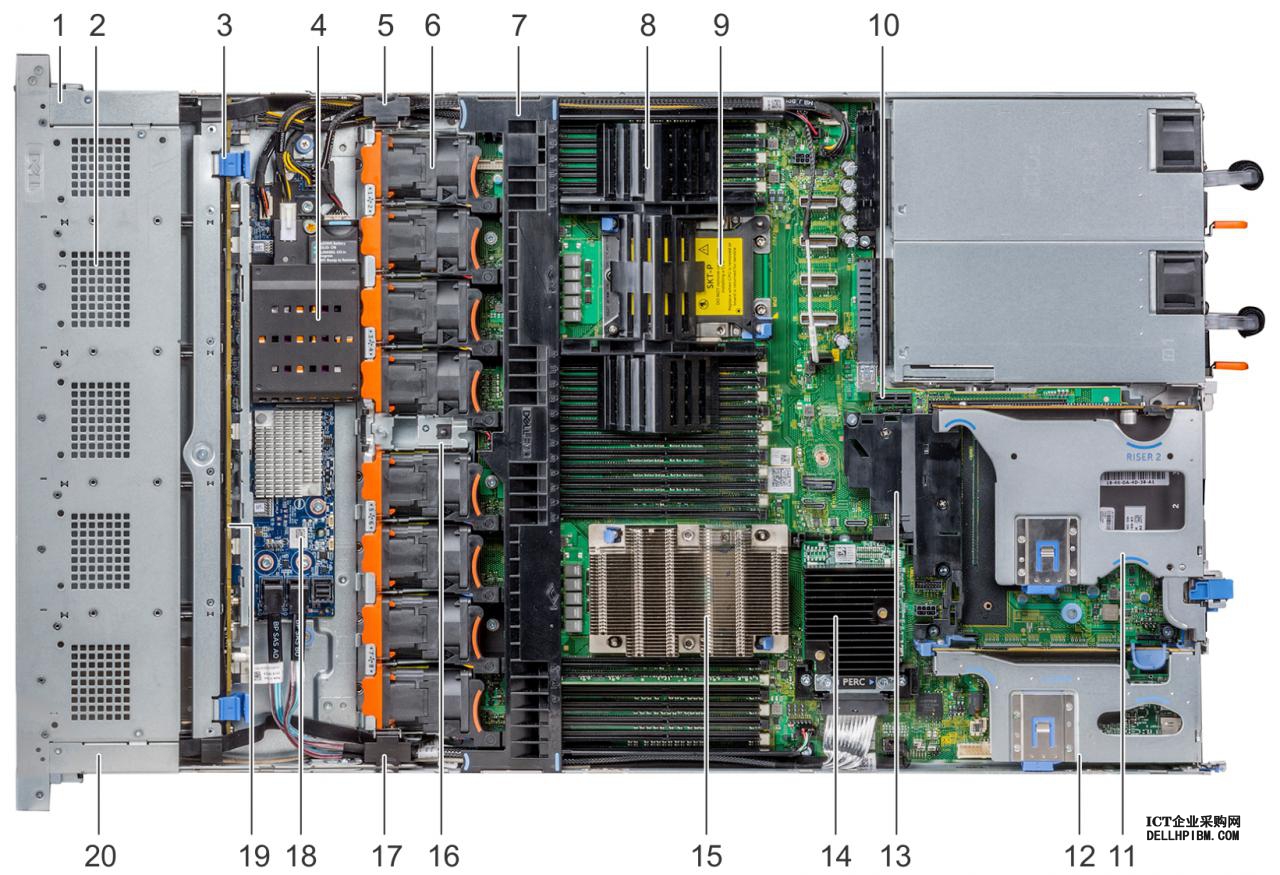

1. 右侧控制面板线缆护盖
2. 硬盘固定框架
3. 背板释放闩锁
4. NVDIMM-N 电池
5. 布线闩锁
6. 冷却风扇（8 个）
7. 导流罩
8. 处理器和 DIMM 挡片
9. 处理器 2 插槽
10. IDSDM/vFlash 模块插槽
11. 扩展提升板 2 B
12. 扩展提升板 1 B
13. PCIe 导流罩
14. 集成存储控制器卡
15. 处理器 1
16. 防盗开关
17. 布线闩锁
18. SAS 扩展器板
19. 硬盘背板
20. 左侧控制面板线缆护盖

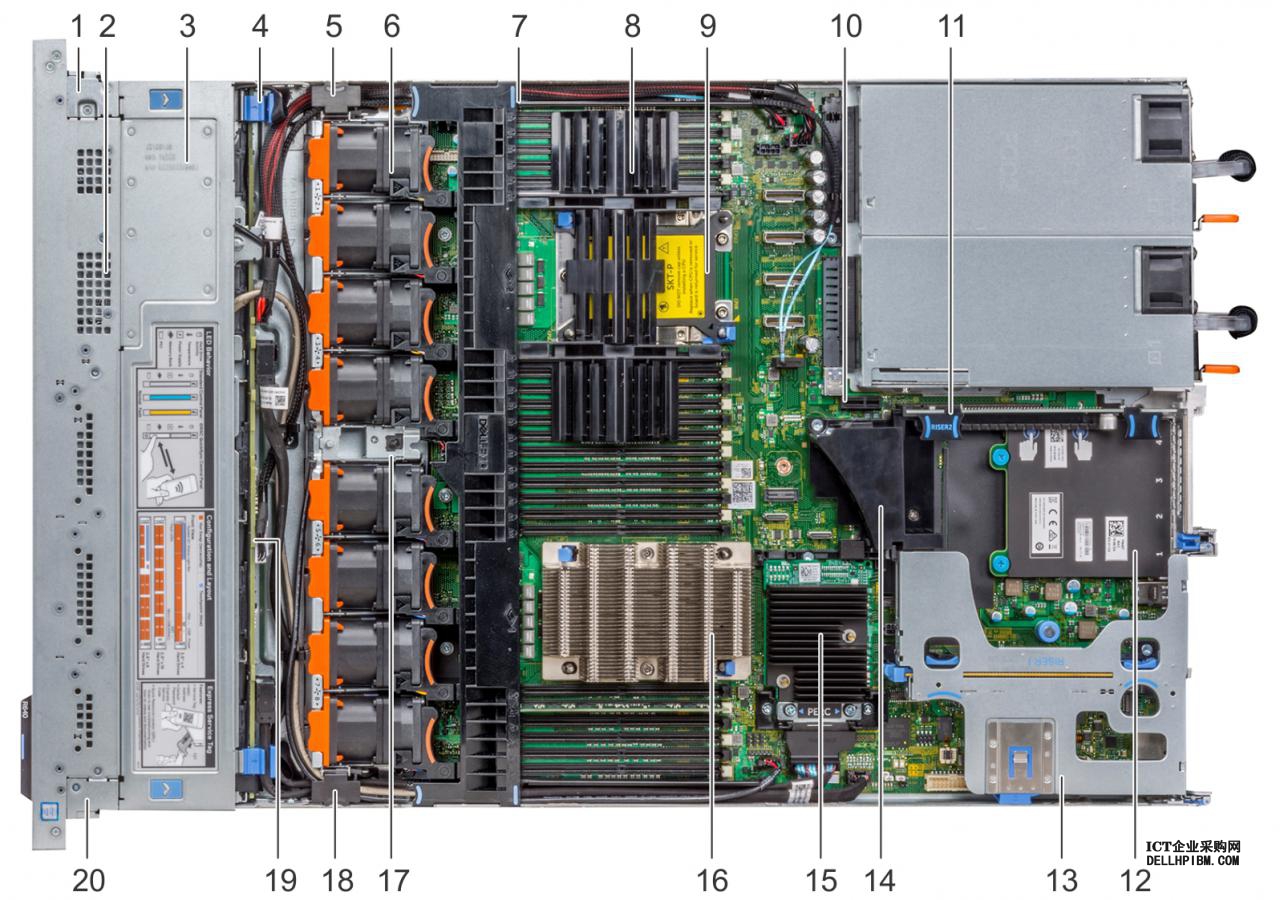

1. 右侧控制面板线缆护盖
2. 硬盘固定框架
3. 背板护盖
4. 背板释放闩锁
5. 布线闩锁
6. 冷却风扇（8 个）
7. 导流罩
8. 处理器和 DIMM 挡片
9. 处理器 2 插槽
10. IDSDM/vFlash 模块插槽
11. 扩展提升板 2 A
12. 网络子卡
13. 扩展提升板 1 A
14. PCIe 导流罩
15. 集成存储控制器卡
16. 处理器 1
17. 防盗开关
18. 布线闩锁
19. 硬盘背板
20. 左侧控制面板线缆护盖
