双控制器配置可提高应用程序的可用性。如果控制器发生故障，受影响的控制器将故障切换到正常的伙伴控制器，并且几乎不会中断数据流。

无需关闭存储系统，即可更换故障控制器。

注: 在下面的示例中，一个图显示用于 ME4 Series控制器机柜的 CNC、SAS 和 10Gbase-T 主机连接。主机端口的位置和大小非常相似。蓝色线缆显示控制器 A 路径，绿色线缆显示用于主机连接的控制器 B 路径。

双控制器模块配置 – 交换机连接

交换机连接解决方案 (SAN) 将交换机放在服务器与存储系统内的控制器机柜之间。使用交换机时，SAN 在多个服务器之间共享存储系统，以便减少特定环境所需的存储系统数量。使用交换机可以增加能够连接到存储系统的服务器数量。

注: 关于交换机连接配置：

  • 请参阅控制器机柜提供的 Setting Up Your Dell EMC PowerVault ME4 Series Storage System（设置 Dell EMC PowerVault ME4 系列存储系统）文档中建议的用于主机连接的交换机连接示例。
  • 请参阅 图 1，了解显示 IPv4 网络上主机端口和控制器端口寻址的示例。

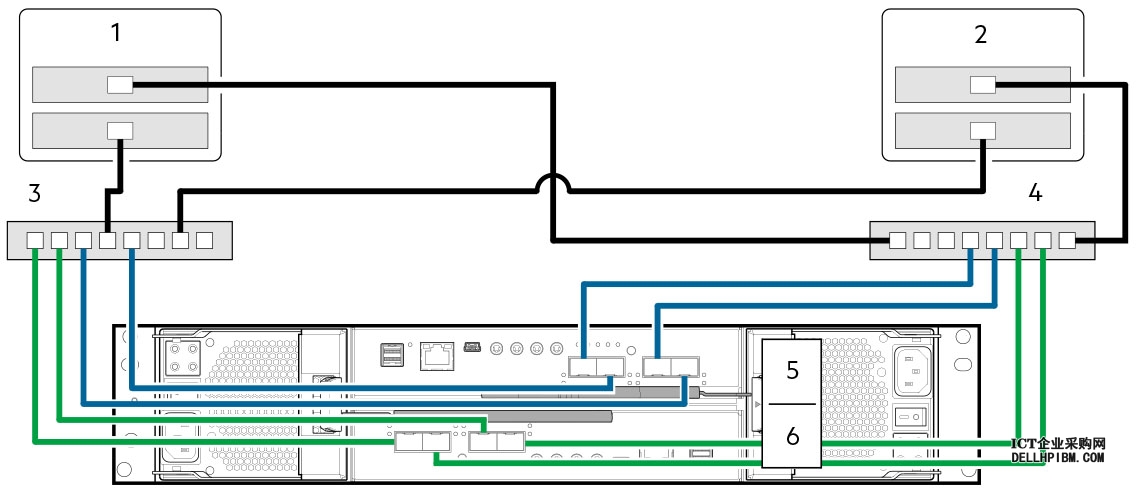

图 1. 连接主机：ME4 Series 2U 交换机连接 – 两个服务器、两个交换机
戴尔PowerVault ME4012存储连接服务器系统双控制器模块配置 – 交换机连接部署指南（包含其他ME4系列存储）

  1. 服务器 1
  2. 服务器 2
  3. 交换机 A
  4. 交换机 B
  5. 控制器模块 A
  6. 控制器模块 B

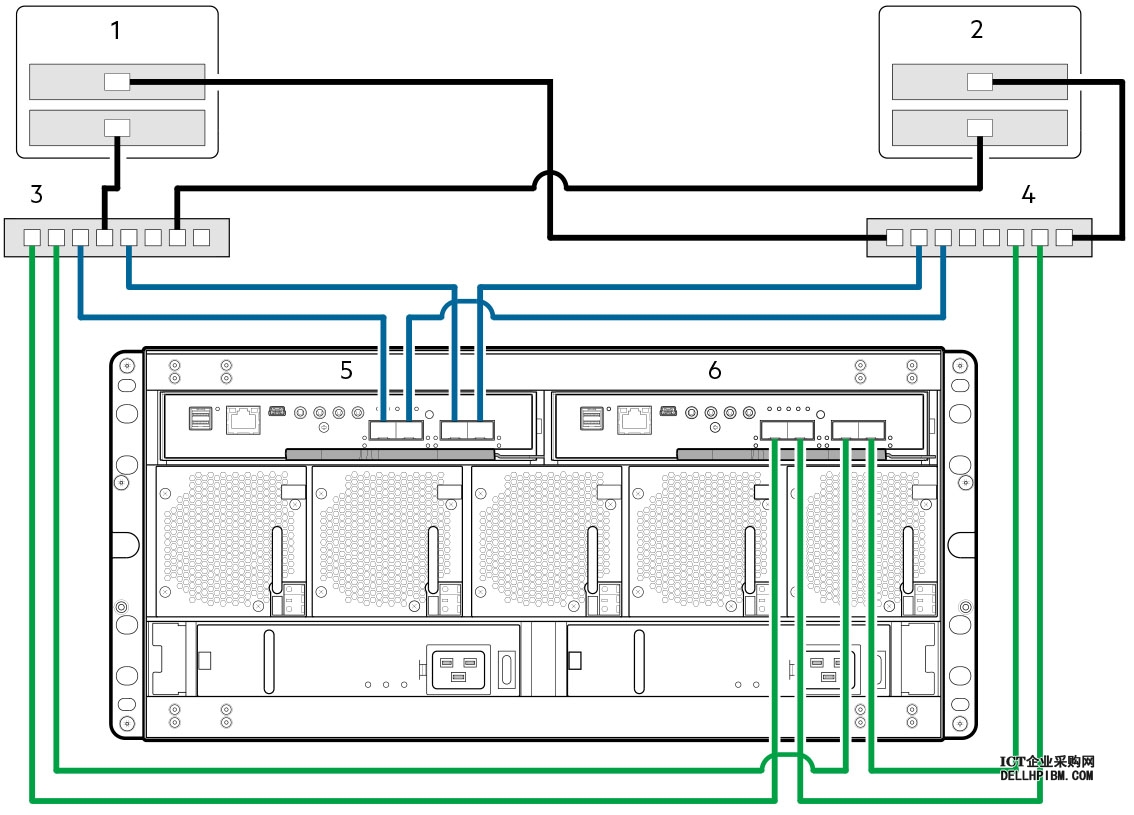

图 2. 连接主机：ME4 Series 5U 交换机连接 – 两个服务器、两个交换机
戴尔PowerVault ME4012存储连接服务器系统双控制器模块配置 – 交换机连接部署指南（包含其他ME4系列存储）

  1. 服务器 1
  2. 服务器 2
  3. 交换机 A
  4. 交换机 B
  5. 控制器模块 A
  6. 控制器模块 B

为前端电缆贴上标签

确保为前端线缆贴上标签，以识别控制器模块和每个线缆连接的主机界面端口。
