戴尔PowerVault ME4012存储连接服务器系统：双控制器模块配置 – 直接连接部署指南（包含其他ME4系列存储）

戴尔PowerVault ME4012 存储连接服务器系统：双控制器模块配置 – 直接连接部署指南（包含其他ME4系列存储）

双控制器配置可提高应用程序的可用性。如果控制器发生故障，受影响的控制器将故障切换到正常的伙伴控制器，并且几乎不会中断数据流。

无需关闭存储系统，即可更换故障控制器。

注: 在下面的示例中，一个图显示用于 ME4 Series控制器机柜的 CNC、SAS 和 10Gbase-T 主机连接。主机端口的位置和大小非常相似。蓝色线缆显示控制器 A 路径，绿色线缆显示用于主机连接的控制器 B 路径。

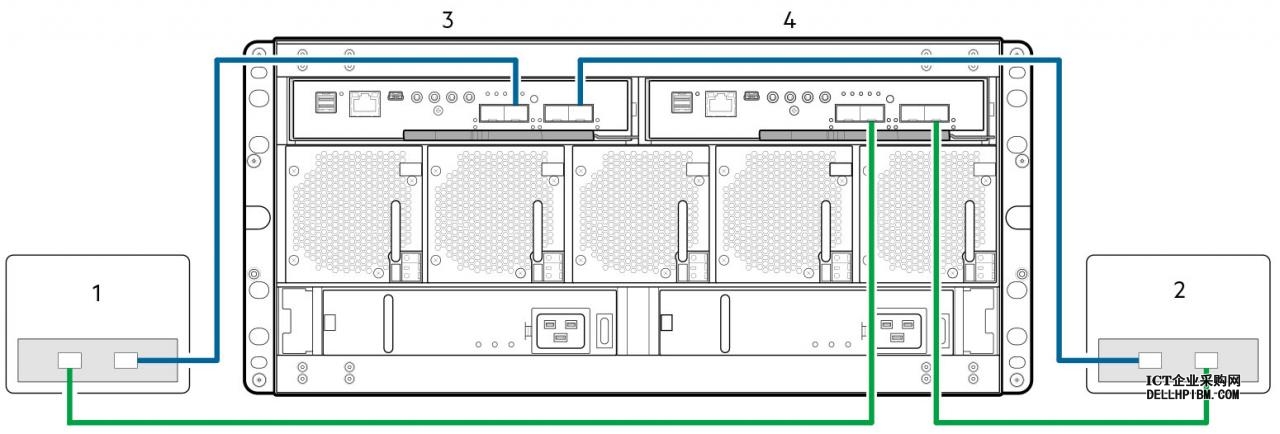

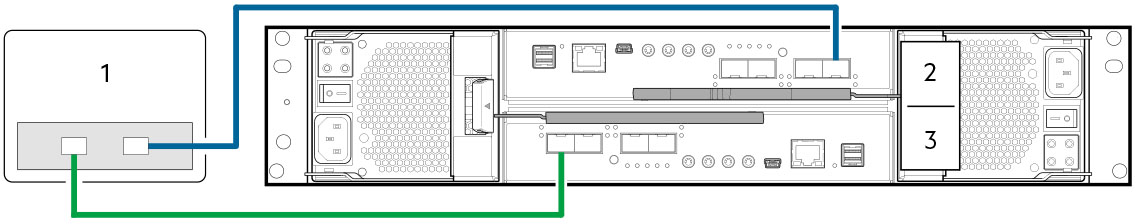

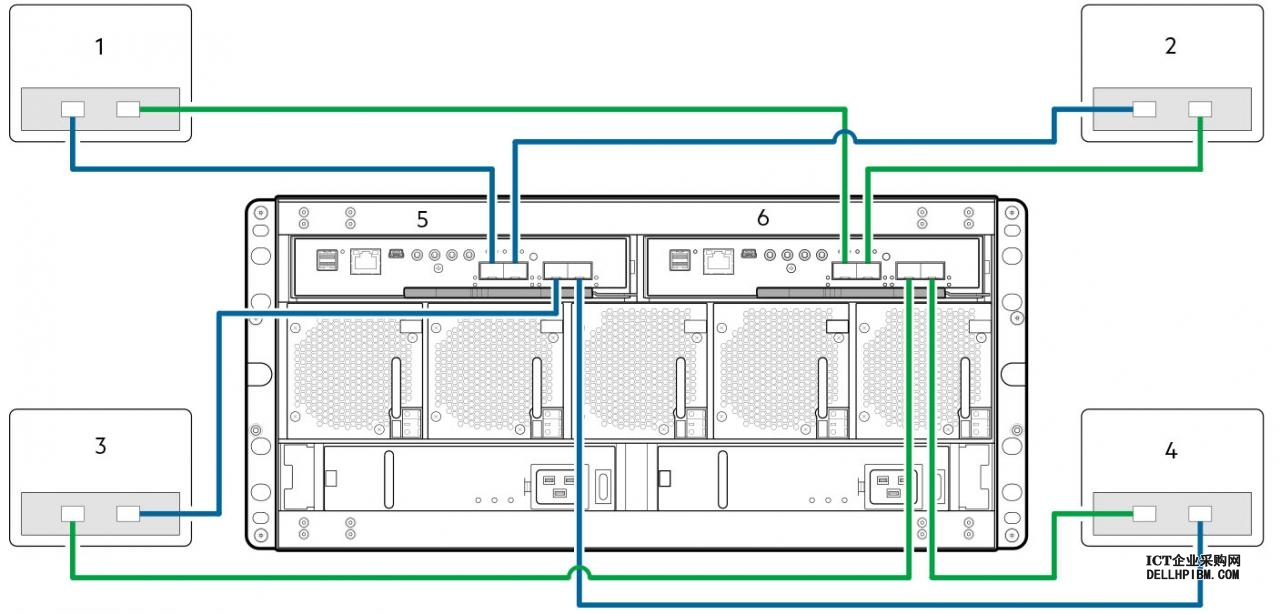

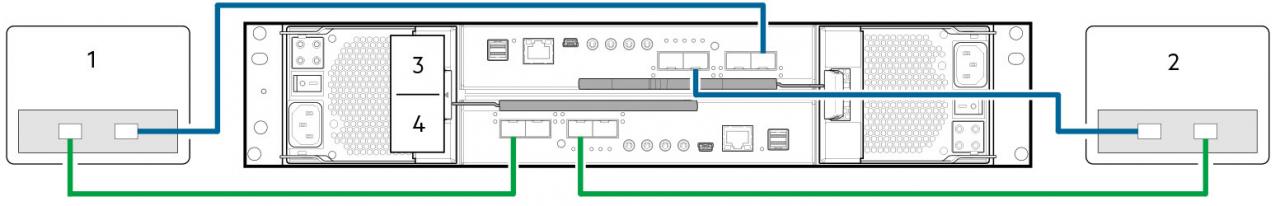

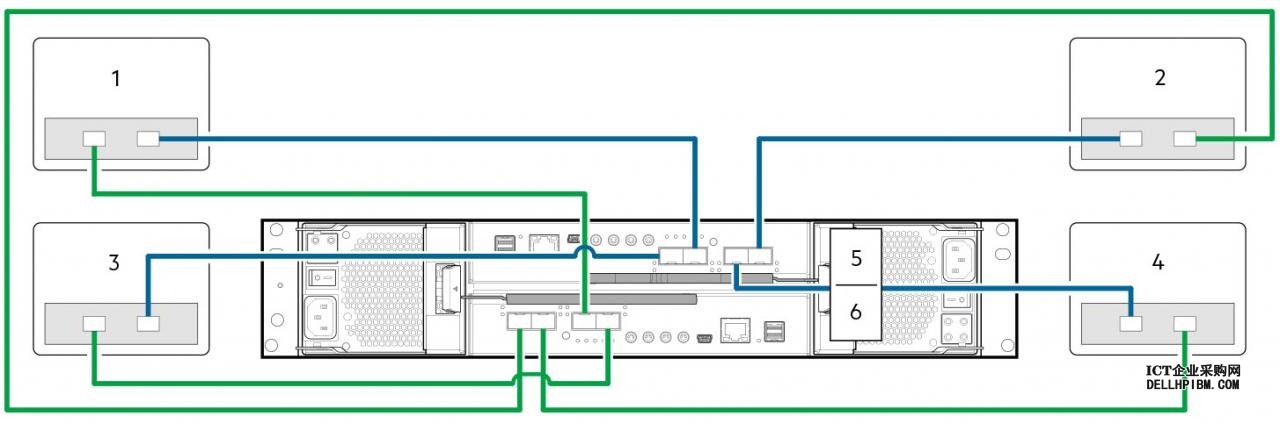

在下图中，蓝色线缆显示控制器模块的路径，而绿色线缆显示主机连接的控制器模块 B 路径：
