Dell戴尔 Precision T7865塔式工作站产品样式，外部形态，内部构造及配套说明

0

Dell戴尔 Precision T7865塔式工作站的视图

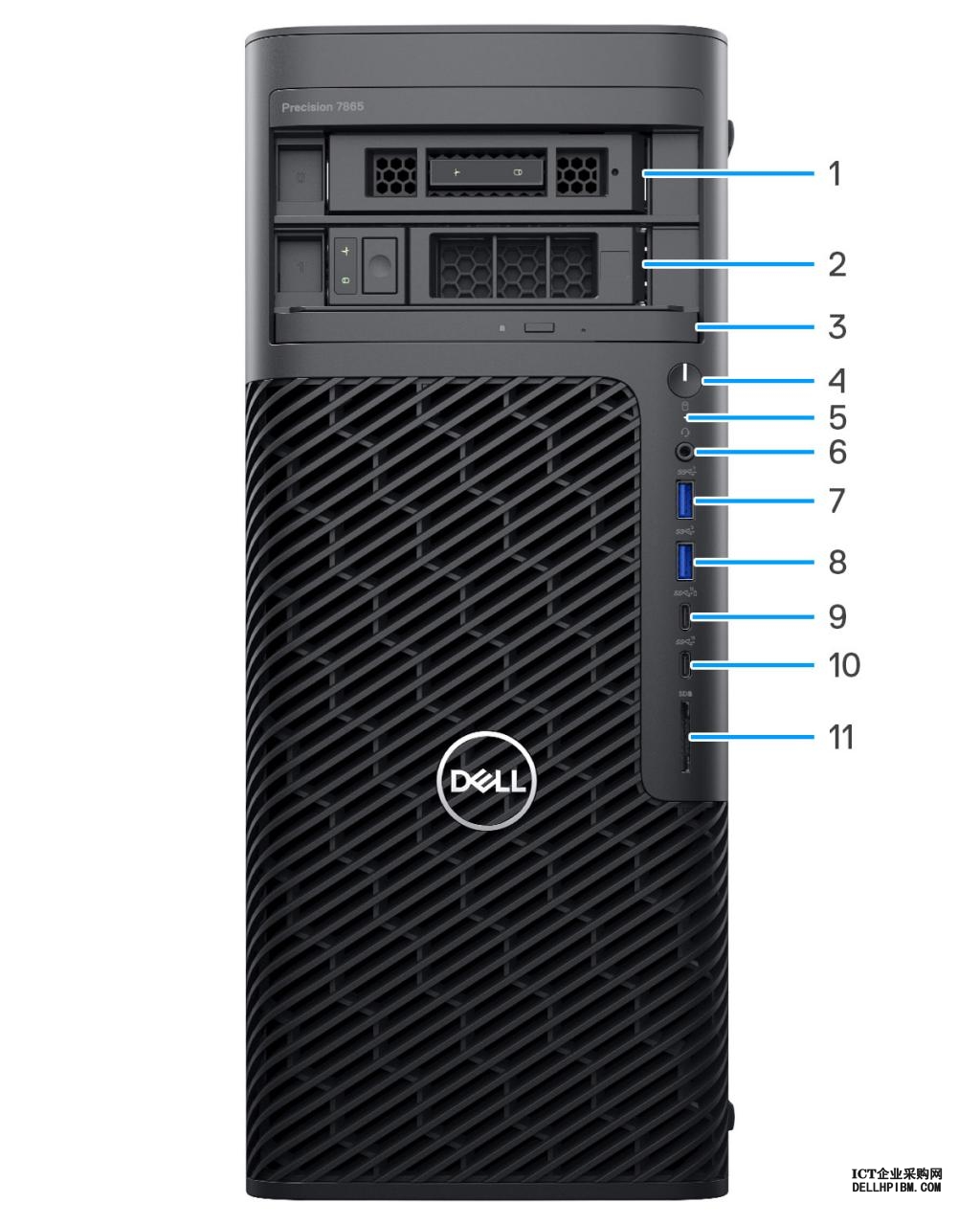

正面

Dell戴尔 Precision T7865塔式工作站产品样式，外部形态，内部构造及配套说明

  1. 面向外部的 M.2 Flexbay（可选）
  2. 面向外部的 SATA flexbay（可选）
  3. 薄型光驱（可选）
  4. 电源按钮
  5. 硬盘活动指示灯
  6. 通用音频端口
  7. USB 3.2 第 1 代端口
  8. USB 3.2 第 1 代端口
  9. USB 3.2 第 2 代 Type-C 端口，支持 PowerShare
  10. USB 3.2 第二代 Type-C 端口
  11. SD 卡读卡器

背面

Dell戴尔 Precision T7865塔式工作站产品样式，外部形态，内部构造及配套说明

  1. 电源端口
    注: 这是 C20 入口端口。
  2. 电源设备诊断指示灯
  3. PS2 端口（可选）
  4. 串行端口（可选）
  5. 输出音频端口
  6. RJ45 以太网端口 (1 Gbps)
  7. RJ45 以太网端口 (10 Gbps)
  8. 三个 USB 3.2 第 2 代 Type-C 端口
  9. 五个 PCIe 4.0 扩展插槽
  10. USB 3.2 第 1 代端口，支持智能开机
  11. 两个 USB 3.2 第 1 代端口
