Dell戴尔 PowerEdge R760机架式服务器内存插槽使用说明，内存插法及正确安装方法

系统内存指南

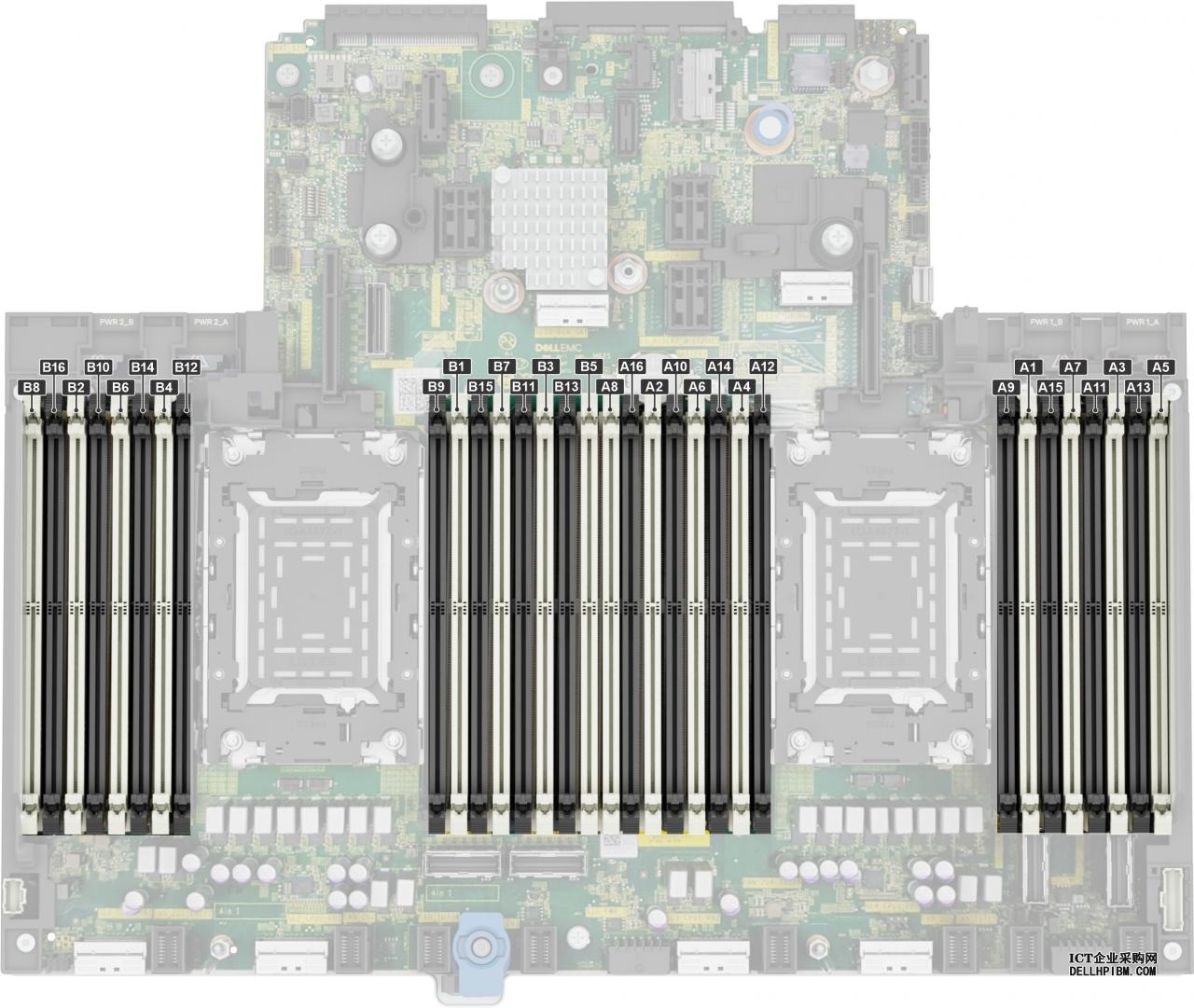

PowerEdge R760 系统支持 DDR5 寄存式 DIMM (RDIMM)。您的系统内存分为每个处理器八个通道（每个通道两个内存插槽）、每个处理器 16 个内存插槽以及每个系统 32 个内存插槽。

内存通道按如下方式组织：

表 1. 内存通道
处理器	通道 A	通道 B	通道 C	通道 D	通道 E	通道 F	通道 G	通道 H
处理器 1	插槽 A1 和 A9	插槽 A7 和 A15	插槽 A3 和 A11	插槽 A5 和 A13	插槽 A4 和 A12	插槽 A6 和 A14	插槽 A2 和 A10	插槽 A8 和 A16
处理器 2	插槽 B1 和 B9	插槽 B7 和 B15	插槽 B3 和 B11	插槽 B5 和 B13	插槽 B4 和 B12	插槽 B6 和 B14	插槽 B2 和 B10	插槽 B8 和 B16

表 2. 支持的内存值表
DIMM 类型	列	容量	DIMM 的额定电压和速度	运行速度
DIMM 类型	列	容量	DIMM 的额定电压和速度	1 个 DIMM/通道 (DPC)	每个通道 2 个 DIMM (DPC)
RDIMM	1 R	16 GB	DDR5 (1.1 V)，4800 MT/s	4800 MT/s	4400 MT/s
	2 R	32 GB、64 GB	DDR5 (1.1 V)，4800 MT/s	4800 MT/s	4400 MT/s
	4 R	128 GB	DDR5 (1.1 V)，4800 MT/s	4800 MT/s	4400 MT/s
	8 R	256 GB	DDR5 (1.1 V)，4800 MT/s	4800 MT/s	4400 MT/s

注:该处理器可能会降低额定 DIMM 速度的性能。

为确保获得最佳系统性能，请在配置系统内存时遵守以下一般原则。如果系统的内存配置无法查看这些原则，系统可能无法启动、在内存配置期间停止响应，或者可能在降低内存的情况下运行。

内存总线的工作频率可以是 4800 MT/s 或 4400 MT/s，具体取决于以下因素：

注:MT/s 表示 DIMM 速度 (MegaTransfers/s)。

注:故障恢复内存 - 支持非统一内存访问 (NUMA)。

此系统支持灵活内存配置，使系统能够在任何有效芯片组结构配置中配置和运行。建议您遵循以下原则，以安装内存模块：

所有 DIMM 都必须是 DDR5。
不允许混合使用非 3DS 和 3DS RDIMM。
3DS 是一种 DRAM 技术，用于制造最高容量 DIMM。有关更多详细信息，请参阅您的 DIMM 文档。
基于 x4 和 x8 DRAM 的内存模块无法混用。
如果安装了速度不同的内存模块，则它们将以安装的最慢内存模块速度运行。
仅在安装处理器时填充内存模块插槽。
- 对于单处理器系统，插槽 A1 至 A16 可用。
- 对于双处理器系统，插槽 A1 至 A16 和插槽 B1 至 B16 可用。
- 每个已安装的处理器必须至少填充 1 个 DIMM。

在优化器模式中，DRAM 控制器会在 64 位模式下独立运行并提供优化的内存性能。

表 1. 内存填充规则
处理器	配置	内存填充	内存填充信息
单处理器	优化器(独立通道)填充顺序	A{1}、A{2}、A{3}、A{4}、A{5}、A{6}、A{7}、A{8}、A{9}、A{10}、A{11}、A{12}、A{13}、A{14}、A{15}、A{16}	允许 1、2、4、6、8、12 或 16 个 DIMM。
双处理器（从处理器 1 开始。然后应符合处理器 1 和处理器 2 的填充方法）	优化器(独立通道)填充顺序	A{1}、B{1}、A{2}、B{2}、A{3}、B{3}、A{4}、B{4}、A{5}、B{5}、A{6}、B{6}、A{7}、B{7} A{8}、B{8}、A{9}、B{9}、A{10}、B{10}、A{11}、B{11}、A{12}、B{12}、A{13}、B{13}、A{14}、B{14}、A{15}、B{15}、A{16}、B{16}	每个系统支持 2、4、8、12、16、24 和 32 个 DIMM。注:优化器填充顺序与用于双处理器的 8 和 16 个 DIMM 的传统安装不同。
