Dell PowerEdge R760 系统概览

PowerEdge R760 系统是 2U 服务器，支持：

  • 2 个第 4 代英特尔® 至强® 可扩展处理器最高可配置 56 核
  • 可选的直接液冷
  • 32 个 DIMM 插槽
  • 两个冗余 AC 或 DC 电源装置
  • 多达 12 x 3.5 英寸SAS/SATA 或者 24 x 2.5 英寸、16 x 2.5 英寸、8 x 2.5 英寸或 2 x 2.5 英寸（背面）、4 x 2.5 英寸（背面）SAS、SATA 或 NVMe (HDD/SSD) 驱动器
注:有关如何热插拔 NVMe PCIe SSD U.2 设备的更多信息，请参阅《Dell Express Flash NVMe PCIe SSD 用户指南》，位置：https://www.dell.com/support > 浏览所有产品 > 基础架构 > 数据中心基础架构 > 存储适配器和控制器 > Dell PowerEdge Express Flash NVMe PCIe SSD > 选择此产品 > 文档 > 手册和文档。
注:SAS、SATA 驱动器的所有实例在本说明文件中都称为驱动器，除非另有说明。
警告:请勿在系统上安装未通过戴尔验证和测试的 GPU、网卡或其他 PCIe 设备。未经授权和失效硬件安装导致的损坏将为空，并使系统保修失效。

系统的前视图

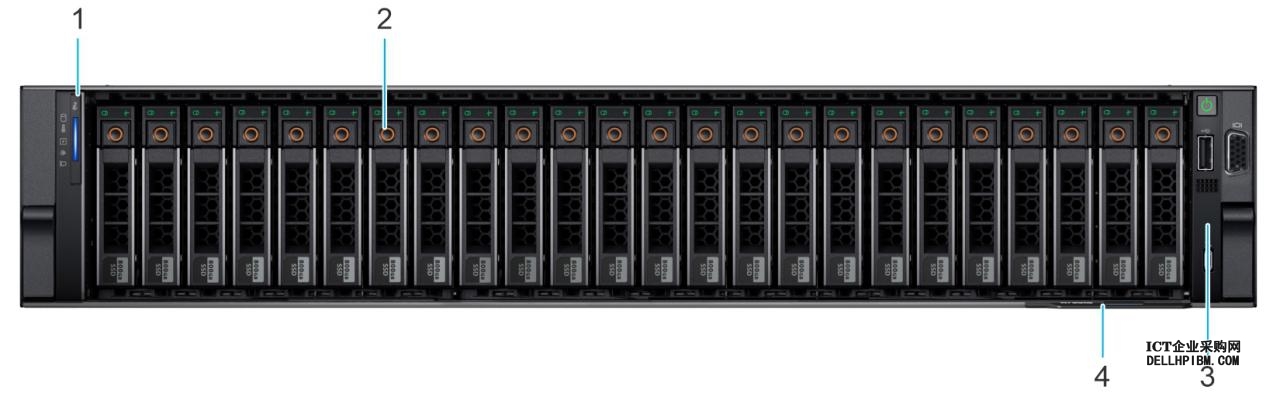

图 1. 24 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明

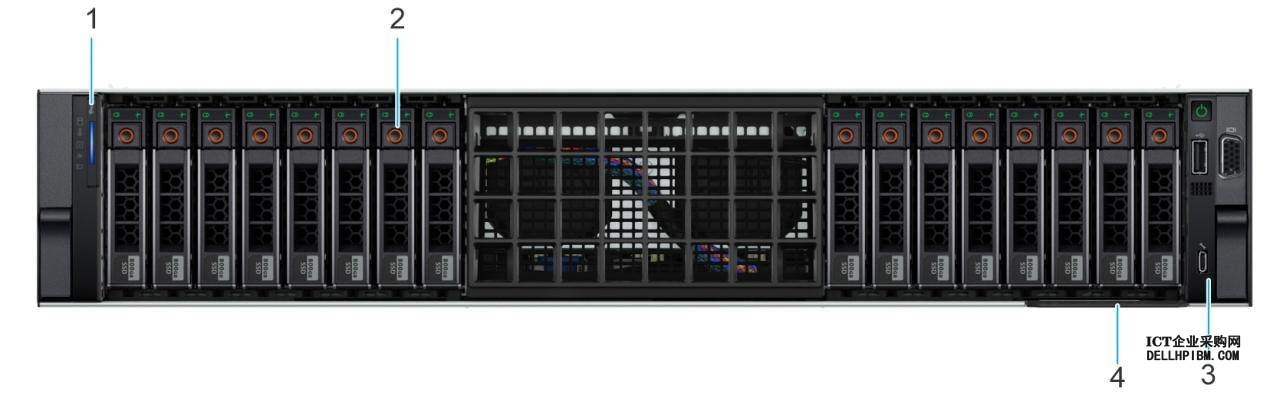

图 2. 16 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
图 3. 8 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明

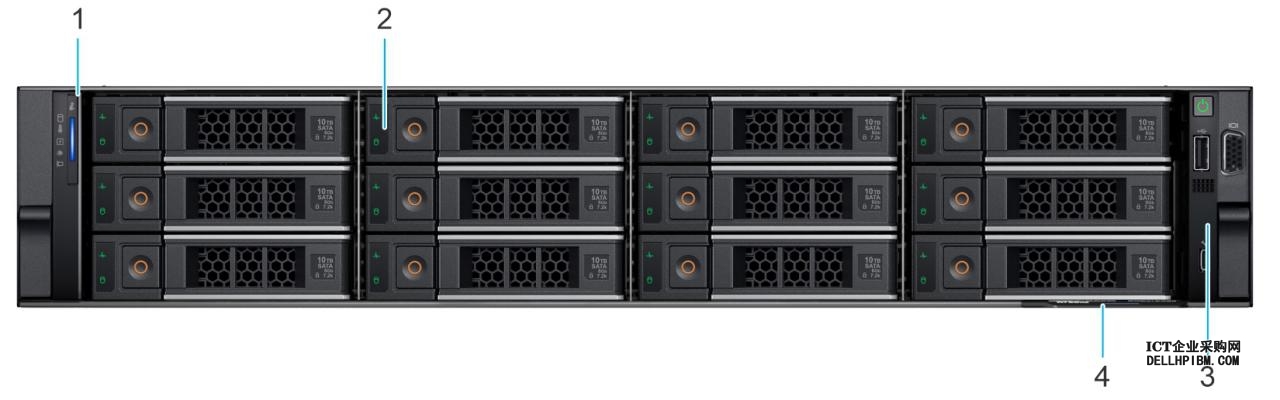

图 4. 12 x 3.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统正面上可用功能
项目 端口、面板和插槽 图标 说明
1 左侧控制面板 不适用 包含系统运行状况、系统 ID 和状态 LED 指示灯。
2 驱动器 不适用 允许您安装系统支持的驱动器。

注:有关驱动器插槽编号，请参阅系统信息标签部分。
3 右侧控制面板 不适用 包含电源按钮、VGA 端口、USB 端口、iDRAC Direct (Micro-AB USB) 端口和 iDRAC Direct 状态 LED。
4 快速服务编号 不适用 快速服务编号是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
注:有关端口、面板和插槽的更多信息，请参阅技术规格部分。

系统的后视图

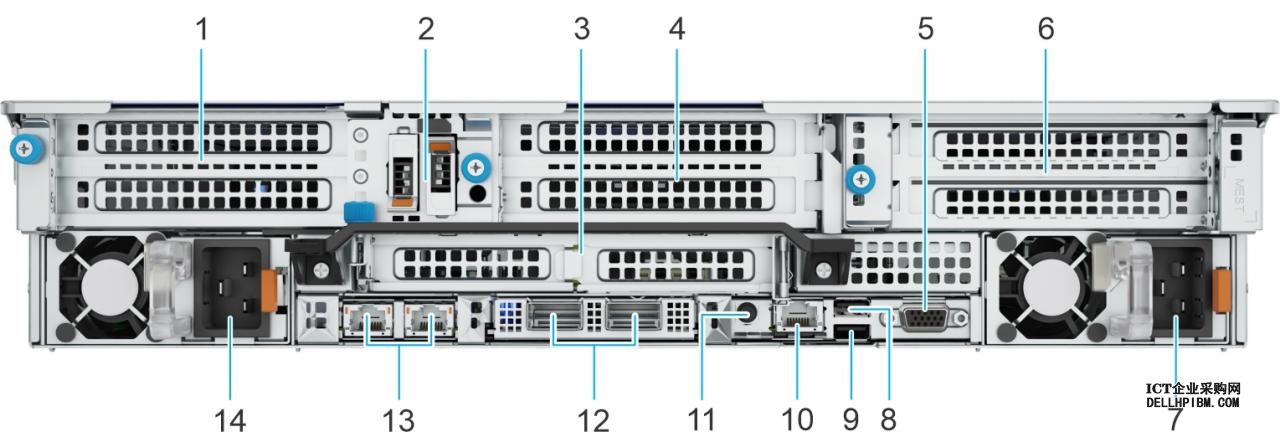

图 1. 系统的后视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统的后视图
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡转接卡 1（插槽 1 和插槽 2） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
2 BOSS 模块 不适用 用于内部系统启动的 BOSS 模块。
3 PCIe 扩展卡转接卡 2（插槽 3 和插槽 6） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
4 PCIe 扩展卡转接卡 3（插槽 4 和插槽 5） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
5 VGA 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。
6 PCIe 扩展卡转接卡 4（插槽 7 和插槽 8） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
7 电源装置 (PSU2) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU2 是系统的次 PSU。
8 USB 2.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。
9 USB 3.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。
10 专用 iDRAC9 以太网端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。
11 系统识别 (ID) 按钮 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。

注:如果服务器在 POST 过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
12 OCP NIC 卡（可选） 不适用 OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。
13 NIC 端口（可选） Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。
14 电源装置 (PSU1) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU1 是系统的主 PSU。

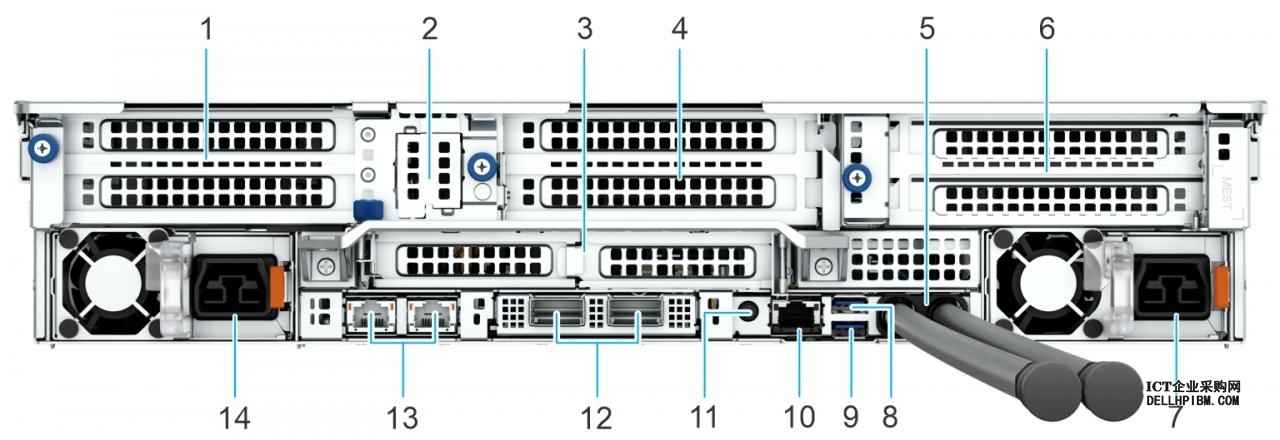

图 2. 带可选液冷的系统的后视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
表 2. 带可选液冷的系统的后视图
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡转接卡 1（插槽 1 和插槽 2） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
2 BOSS 挡片 不适用 不使用 BOSS 模块时插入 BOSS 挡片。
3 PCIe 扩展卡转接卡 2（插槽 3 和插槽 6） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
4 PCIe 扩展卡转接卡 3（插槽 5） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
5 冷却剂管 不适用 冷的冷却剂从一根管子流入系统，而热的冷却剂从另一根管子离开系统。
6 PCIe 扩展卡转接卡 4（插槽 7） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
7 电源装置 (PSU2) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU2 是系统的次 PSU。
8 USB 2.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。
9 USB 3.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。
10 专用 iDRAC9 以太网端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。
11 系统识别 (ID) 按钮 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。

注:如果服务器在 POST 过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
12 OCP NIC 卡（可选） 不适用 OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。
13 NIC 端口（可选） Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。
14 电源装置 (PSU1) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU1 是系统的主 PSU。

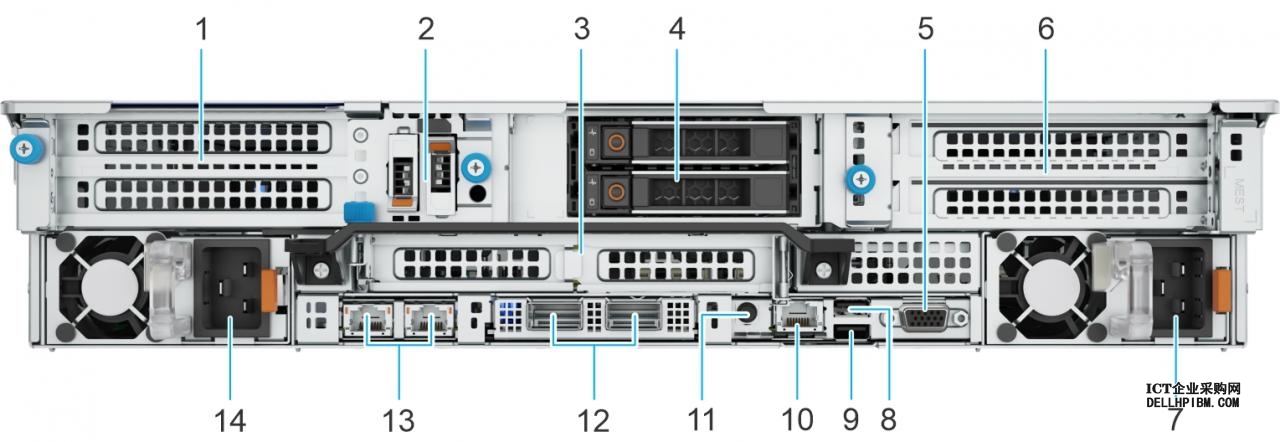

图 3. 带有 2 x 2.5 英寸背面驱动器模块的系统的背面视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
表 3. 带有 2 x 2.5 英寸背面驱动器模块的系统的背面视图
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡转接卡 1（插槽 1 和插槽 2） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
2 BOSS 模块 不适用 用于内部系统启动的 BOSS 模块。
3 PCIe 扩展卡转接卡 2（插槽 3 和插槽 6） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
4 背面驱动器模块 不适用 允许您安装系统支持的背面驱动器。

注:有关驱动器插槽编号，请参阅背面驱动器模块部分。
5 VGA 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。
6 PCIe 扩展卡转接卡 4（插槽 7 和插槽 8） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
7 电源装置 (PSU2) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU2 是系统的次 PSU。
8 USB 2.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。
9 USB 3.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。
10 专用 iDRAC9 以太网端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。
11 系统识别 (ID) 按钮 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。

注:如果服务器在 POST 过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
12 OCP NIC 卡（可选） 不适用 OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。
13 NIC 端口（可选） Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。
14 电源装置 (PSU1) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU1 是系统的主 PSU。
图 4. 带有 4 x 2.5 英寸背面驱动器模块的系统的背面视图
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明
表 4. 带有 4 x 2.5 英寸背面驱动器模块的系统的背面视图
项目 端口、面板或插槽 图标 说明
1 背面驱动器模块 不适用 允许您安装系统支持的背面驱动器。

注:有关驱动器插槽编号，请参阅背面驱动器模块部分。
2 PCIe 扩展卡转接卡 2（插槽 3 和插槽 6） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
3 BOSS 模块 不适用 用于内部系统启动的 BOSS 模块。
4 VGA 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。
5 PCIe 扩展卡转接卡 4（插槽 7 和插槽 8） 不适用 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
6 电源装置 (PSU2) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU2 是系统的次 PSU。
7 USB 2.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。
8 USB 3.0 端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。
9 专用 iDRAC9 以太网端口 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。
10 系统识别 (ID) 按钮 Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。

注:如果服务器在 POST 过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
11 OCP NIC 卡（可选） 不适用 OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。
12 NIC 端口（可选） Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。
13 电源装置 (PSU1) Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明 PSU1 是系统的主 PSU。
注:有关端口、面板和插槽的更多信息，请参阅技术规格部分。

系统内部

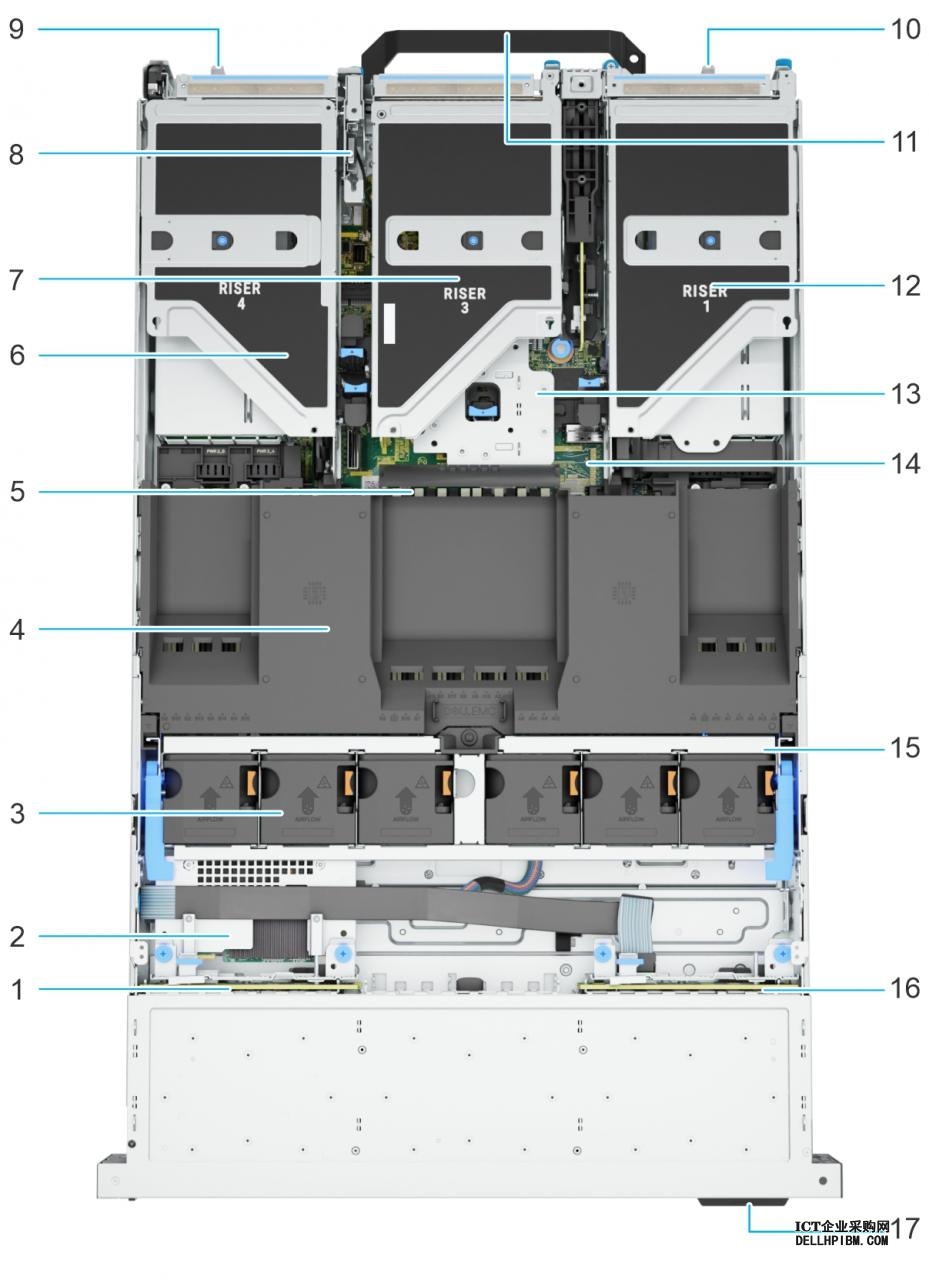

图 1. 系统内部
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 背板
  2. 背面安装的前置 PERC 模块
  3. 冷却风扇
  4. 导流罩
  5. 内存 DIMM 插槽
  6. 扩展转接卡 4
  7. 扩展转接卡 3
  8. 防盗开关模块
  9. 电源装置 (PSU2)
  10. 电源装置 (PSU1)
  11. 背面手柄
  12. 扩展转接卡 1
  13. 扩展转接卡 2
  14. 系统主板
  15. 冷却风扇固定框架组件
  16. 背板
  17. 快速服务编号

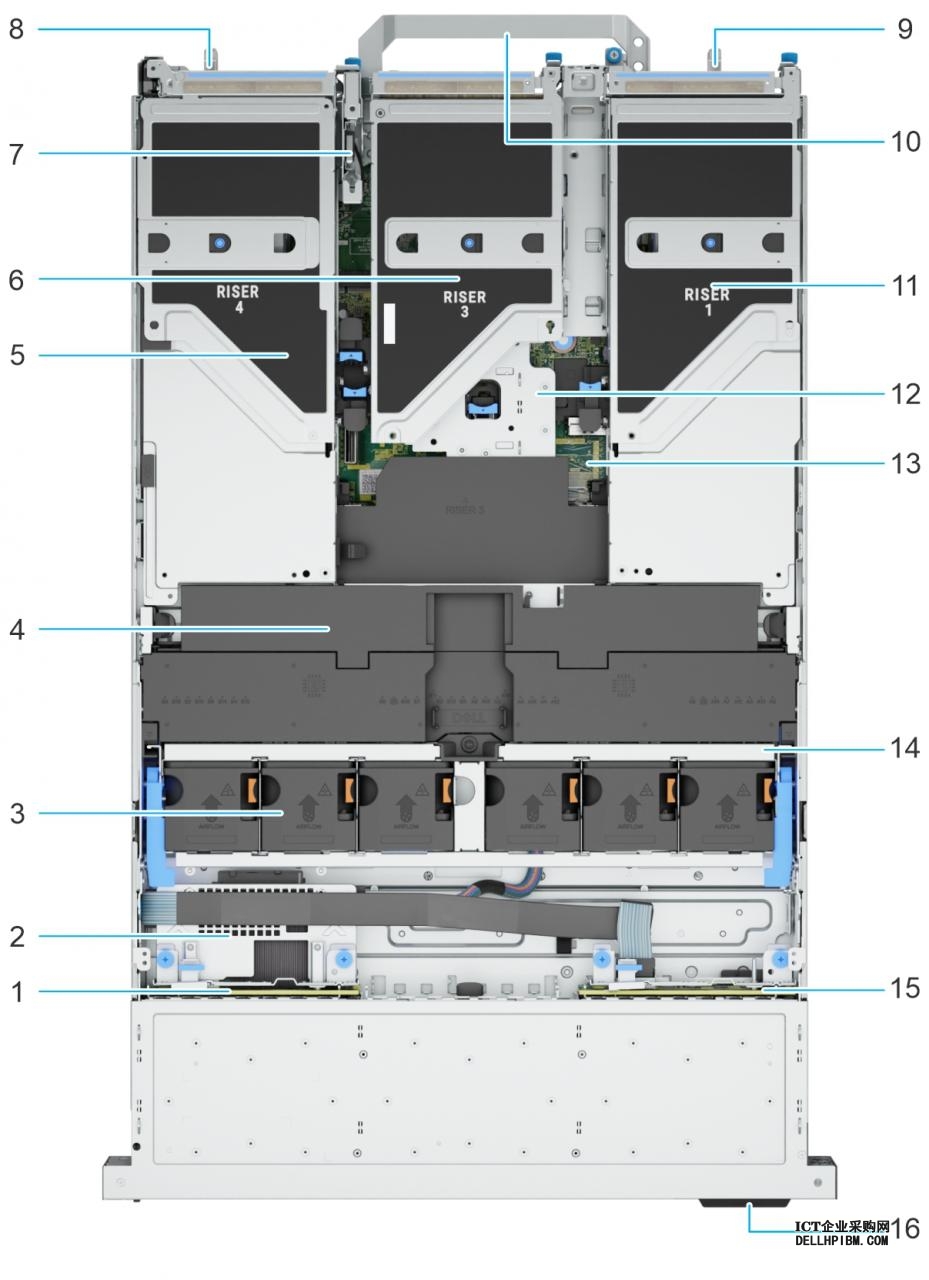

图 2. 带全长转接卡和 GPU 导流罩的系统内部组件
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 背板
  2. 背面安装的前置 PERC 模块
  3. 冷却风扇
  4. GPU 导流罩
  5. 扩展转接卡 4
  6. 扩展转接卡 3
  7. 防盗开关模块
  8. 电源装置 (PSU2)
  9. 电源装置 (PSU1)
  10. 背面手柄
  11. 扩展转接卡 1
  12. 扩展转接卡 2
  13. 系统主板
  14. 冷却风扇固定框架组件
  15. 背板
  16. 快速服务编号

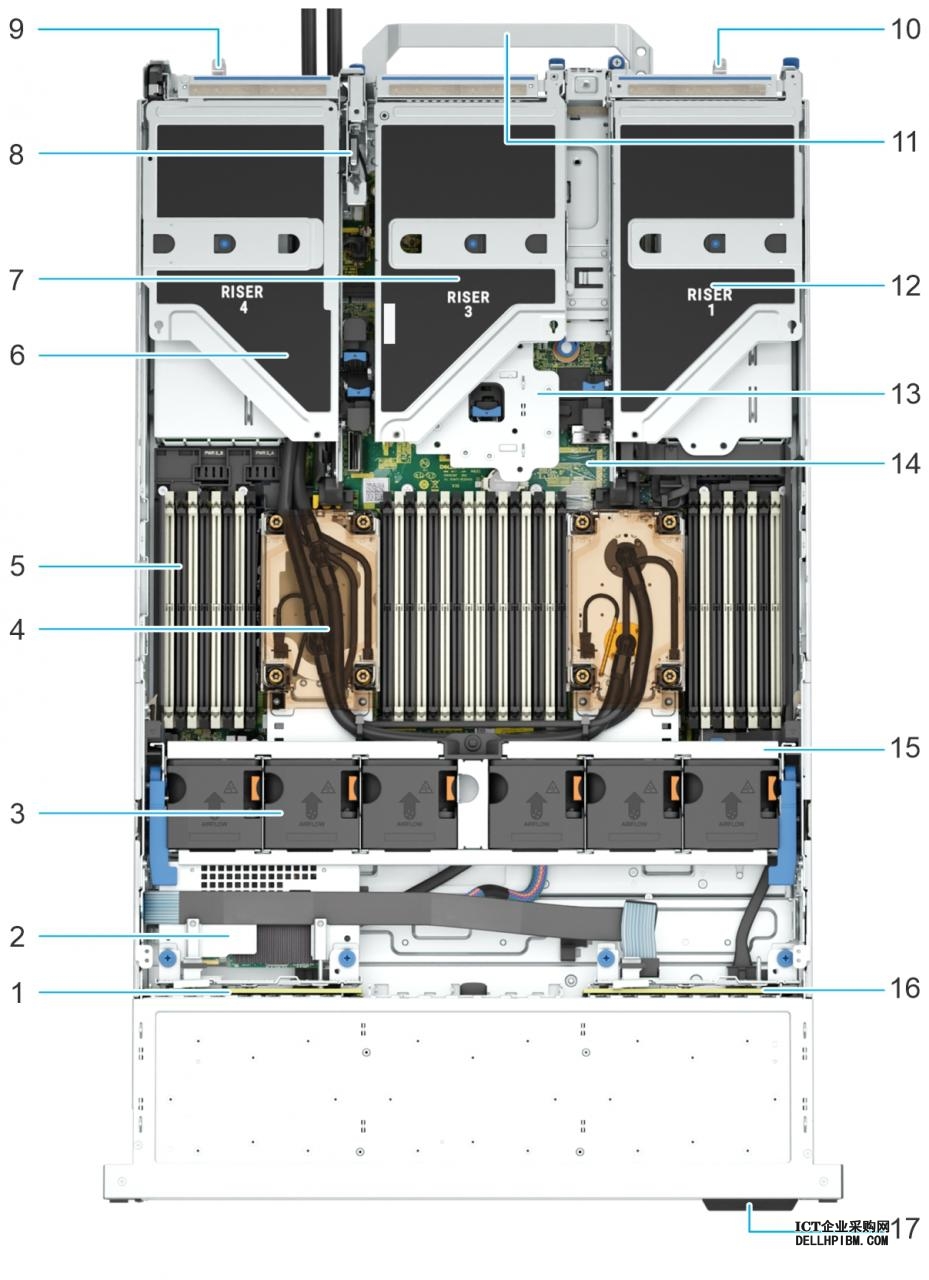

图 3. 带处理器液冷模块的系统内部组件
Dell戴尔 PowerEdge R760机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 背板
  2. 背面安装的前置 PERC 模块
  3. 冷却风扇
  4. 处理器液冷模块
  5. 内存 DIMM 插槽
  6. 扩展转接卡 4
  7. 扩展转接卡 3
  8. 防盗开关模块
  9. 电源装置 (PSU2)
  10. 电源装置 (PSU1)
  11. 背面手柄
  12. 扩展转接卡 1
  13. 扩展转接卡 2
  14. 系统主板
  15. 冷却风扇固定框架组件
  16. 背板
  17. 快速服务编号
注:上图隐藏了导流罩，以显示处理器液冷配置。
