PowerEdge R660 系统概览
PowerEdge R660 系统是 1U 服务器，支持：

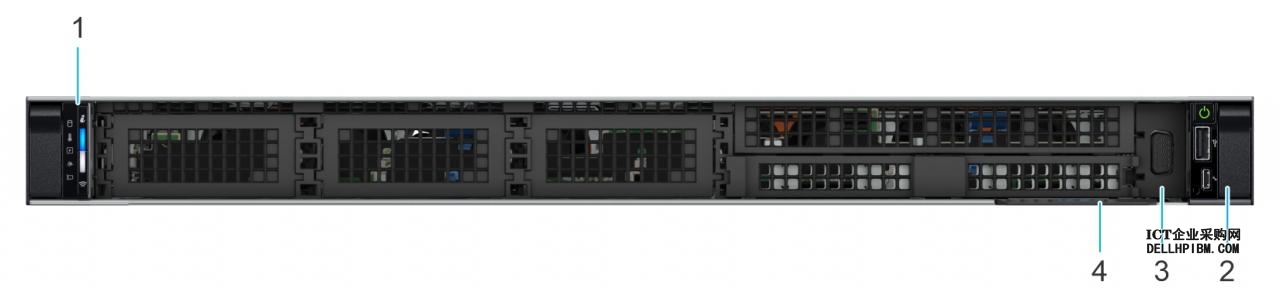

图 1. 无 BP 的前视图（0 个驱动器配置）

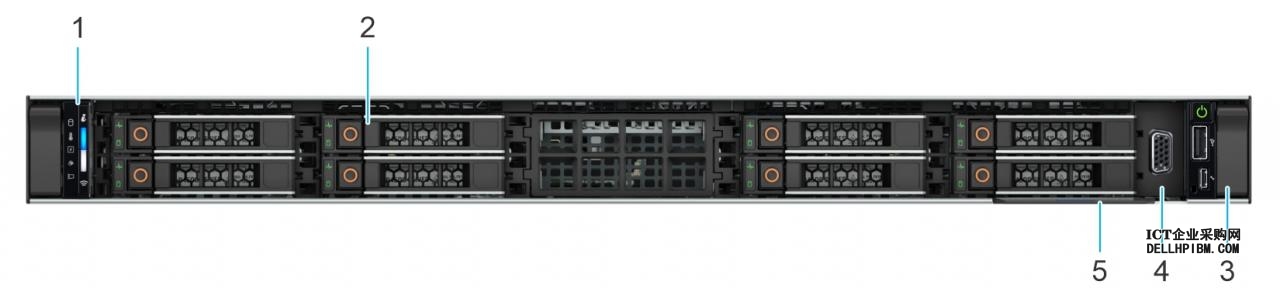

图 2. 8 x 2.5 英寸驱动器系统的前视图

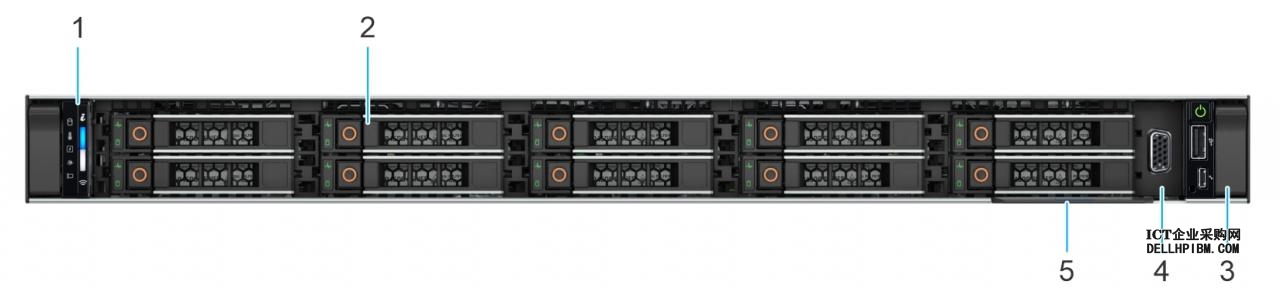

图 3. 10 x 2.5 英寸驱动器系统的前视图

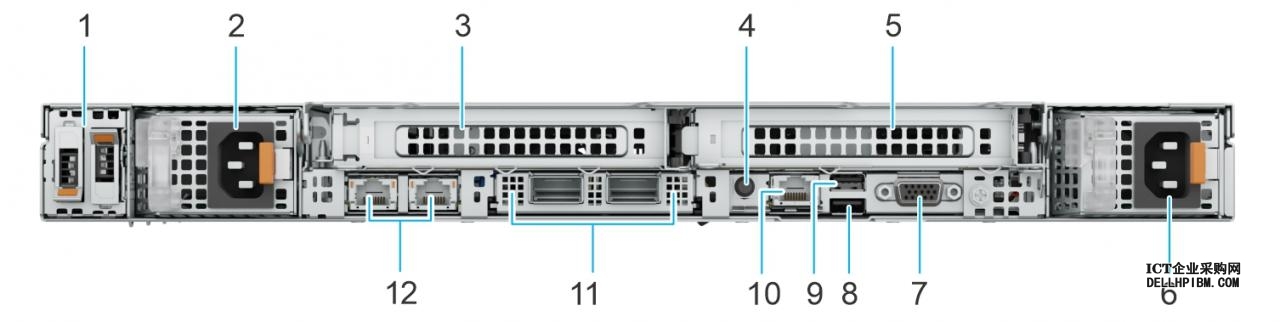

图 1. 带有 3 个 LP PCIe 插槽的系统的后视图

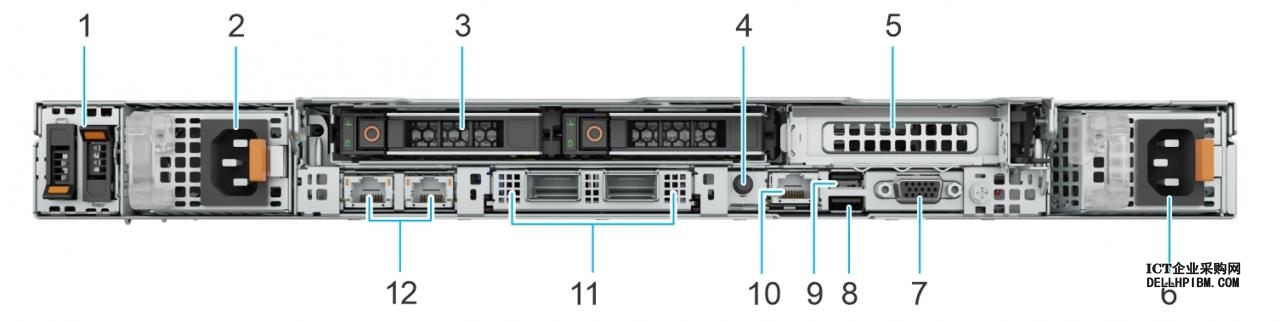

图 2. 带 x1 LP + 2 x 2.5" 背面驱动器模块的系统的后视图

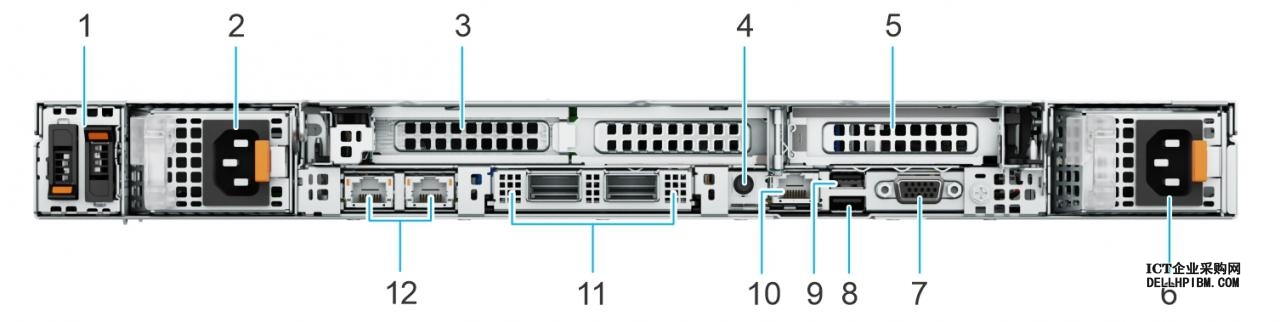

图 3. 带 x2 FH 的系统的后视图

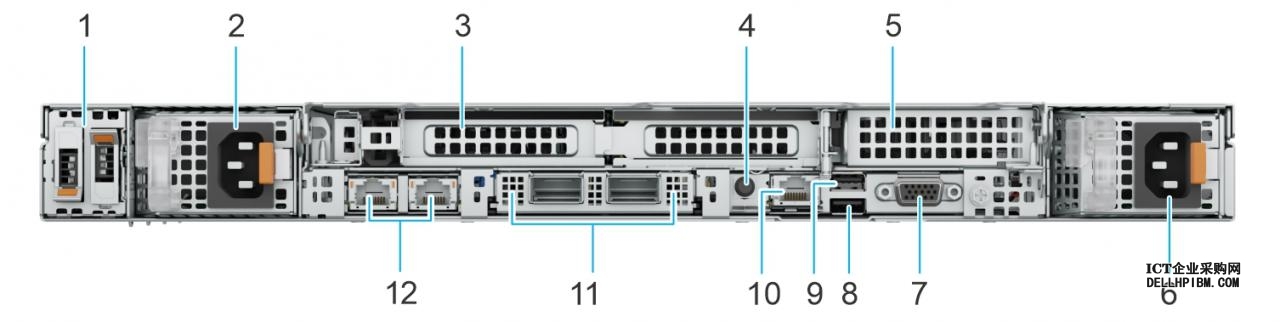

图 4. 带 x2 LP + 背面挡片的系统的后视图
图 1. 带转接卡 2 的系统内部组件
图 2. 系统内部组件视图
- 多达两个第 4 代英特尔至强可扩展处理器最高可配置 56 核
- 直接液冷
- 32 个 DIMM 插槽
- 两个冗余 AC 或 DC 电源装置
- 多达 、8 x 2.5 英寸或 10 x 2.5 英寸 SAS、SATA 或 NVMe (HDD/SSD) 驱动器。
注:有关如何热插拔 NVMe PCIe SSD U.2 设备的更多信息，请参阅《Dell Express Flash NVMe PCIe SSD 用户指南》，位置：https://www.dell.com/support。
注:SAS、SATA 驱动器的所有实例在本说明文件中都称为驱动器，除非另有说明。
警告:请勿在系统上安装未通过戴尔验证和测试的 GPU、网卡或其他 PCIe 设备。未经授权和失效硬件安装导致的损坏将为空，并使系统保修失效。
系统的前视图
| 项目 | 端口、面板和插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。 |
| 2 | 右侧控制面板 | 不适用 | 包含电源按钮、VGA 端口、USB 端口、iDRAC Direct (Micro-AB USB) 端口和 iDRAC Direct 状态 LED。 |
| 3 | VGA 端口 |  |
允许您将显示设备连接到系统。 |
| 4 | 信息标签 | 不适用 | 快速服务编号是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
| 项目 | 端口、面板和插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。 |
| 2 | 驱动器 | 不适用 | 允许您安装系统支持的驱动器。
注:有关驱动器插槽编号，请参阅系统信息标签部分。
|
| 3 | 右侧控制面板 | 不适用 | 包含电源按钮、VGA 端口、USB 端口、iDRAC Direct (Micro-AB USB) 端口和 iDRAC Direct 状态 LED。 |
| 4 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 5 | 信息标签 | 不适用 | 快速服务编号是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
注:有关端口、面板和插槽的更多信息，请参阅“技术规格”部分。
系统的后视图
| 项目 | 端口、面板或插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | BOSS-N1 模块 | 不适用 | 用于内部系统启动的 BOSS 模块。 |
| 2 | 电源装置 (PSU1) |  |
PSU1 是系统的主 PSU。 |
| 3 | PCIe 扩展卡转接卡 2（插槽 1 和插槽 2） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 4 | 系统识别 (ID) 按钮 |  |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
|
| 5 | PCIe 扩展卡转接卡 3（插槽 3） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 6 | 电源装置 (PSU2) |  |
PSU2 是系统的次 PSU。 |
| 7 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 8 | USB 3.0 端口 |  |
USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。 |
| 9 | USB 2.0 端口 |  |
USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。 |
| 10 | 专用 iDRAC9 以太网端口 |  |
允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | OCP NIC 卡（可选） | 不适用 | OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。 |
| 12 | NIC 端口（可选） |  |
集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。 |
| 项目 | 端口、面板或插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | BOSS-N1 模块 | 不适用 | 用于内部系统启动的 BOSS 模块。 |
| 2 | 电源装置 (PSU1) | |
PSU1 是系统的主 PSU。 |
| 3 | 背面驱动器模块 | 不适用 | 允许您安装系统支持的背面驱动器。 |
| 4 | 系统识别 (ID) 按钮 | |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
|
| 5 | PCIe 扩展卡转接卡 3（插槽 3） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 6 | 电源装置 (PSU2) | |
PSU2 是系统的次 PSU。 |
| 7 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 8 | USB 3.0 端口 | |
USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。 |
| 9 | USB 2.0 端口 | |
USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。 |
| 10 | 专用 iDRAC9 以太网端口 | |
允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | OCP NIC 卡（可选） | 不适用 | OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。 |
| 12 | NIC 端口（可选） | |
集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。 |
| 项目 | 端口、面板或插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | BOSS-N1 模块 | 不适用 | 用于内部系统启动的 BOSS 模块。 |
| 2 | 电源装置 (PSU1) | |
PSU1 是系统的主 PSU。 |
| 3 | PCIe 扩展卡转接卡 1（插槽 1） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 4 | 系统识别 (ID) 按钮 | |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
|
| 5 | PCIe 扩展卡转接卡 4（插槽 2） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 6 | 电源装置 (PSU2) | |
PSU2 是系统的次 PSU。 |
| 7 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 8 | USB 3.0 端口 | |
USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。 |
| 9 | USB 2.0 端口 | |
USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。 |
| 10 | 专用 iDRAC9 以太网端口 | |
允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | OCP NIC 卡（可选） | 不适用 | OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。 |
| 12 | NIC 端口（可选） | |
集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。 |
| 项目 | 端口、面板或插槽 | 图标 | 描述 |
|---|---|---|---|
| 1 | BOSS-N1 模块 | 不适用 | 用于内部系统启动的 BOSS 模块。 |
| 2 | 电源装置 (PSU1) | |
PSU1 是系统的主 PSU。 |
| 3 | PCIe 扩展卡转接卡 2（插槽 1 和插槽 2） | 不适用 | 扩展卡转接卡使您可以连接 PCI Express 扩展卡。有关更多信息，请参阅“扩展卡安装原则”部分。 |
| 4 | 系统识别 (ID) 按钮 | |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。按下该按钮时，背板中的系统 ID LED 闪烁，直至再次按下正面或背面按钮。按下该按钮可在打开或关闭模式之间切换。
注:要重设 iDRAC（如果未在 iDRAC 设置页面上禁用，则在系统引导期间按 F2 键），请按住系统 ID 按钮 15 秒以上。
|
| 5 | 背面驱动器挡片 | 不适用 | 允许您安装系统支持的背面驱动器。 |
| 6 | 电源装置 (PSU2) | |
PSU2 是系统的次 PSU。 |
| 7 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 8 | USB 3.0 端口 | |
USB 端口是 9 针 USB 3.0 兼容端口。此端口允许您将 USB 设备连接到系统。 |
| 9 | USB 2.0 端口 | |
USB 端口是符合 USB 2.0 标准的 4 针端口。此端口允许您将 USB 设备连接到系统。 |
| 10 | 专用 iDRAC9 以太网端口 | |
允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | OCP NIC 卡（可选） | 不适用 | OCP NIC 卡支持 OCP 3.0。NIC 端口集成在连接到系统主板的 OCP 卡上。 |
| 12 | NIC 端口（可选） | |
集成在 LOM 卡上的 NIC 端口提供网络连接，可连接到系统主板。 |
注:有关端口、面板和插槽的更多信息，请参阅“技术规格”部分。

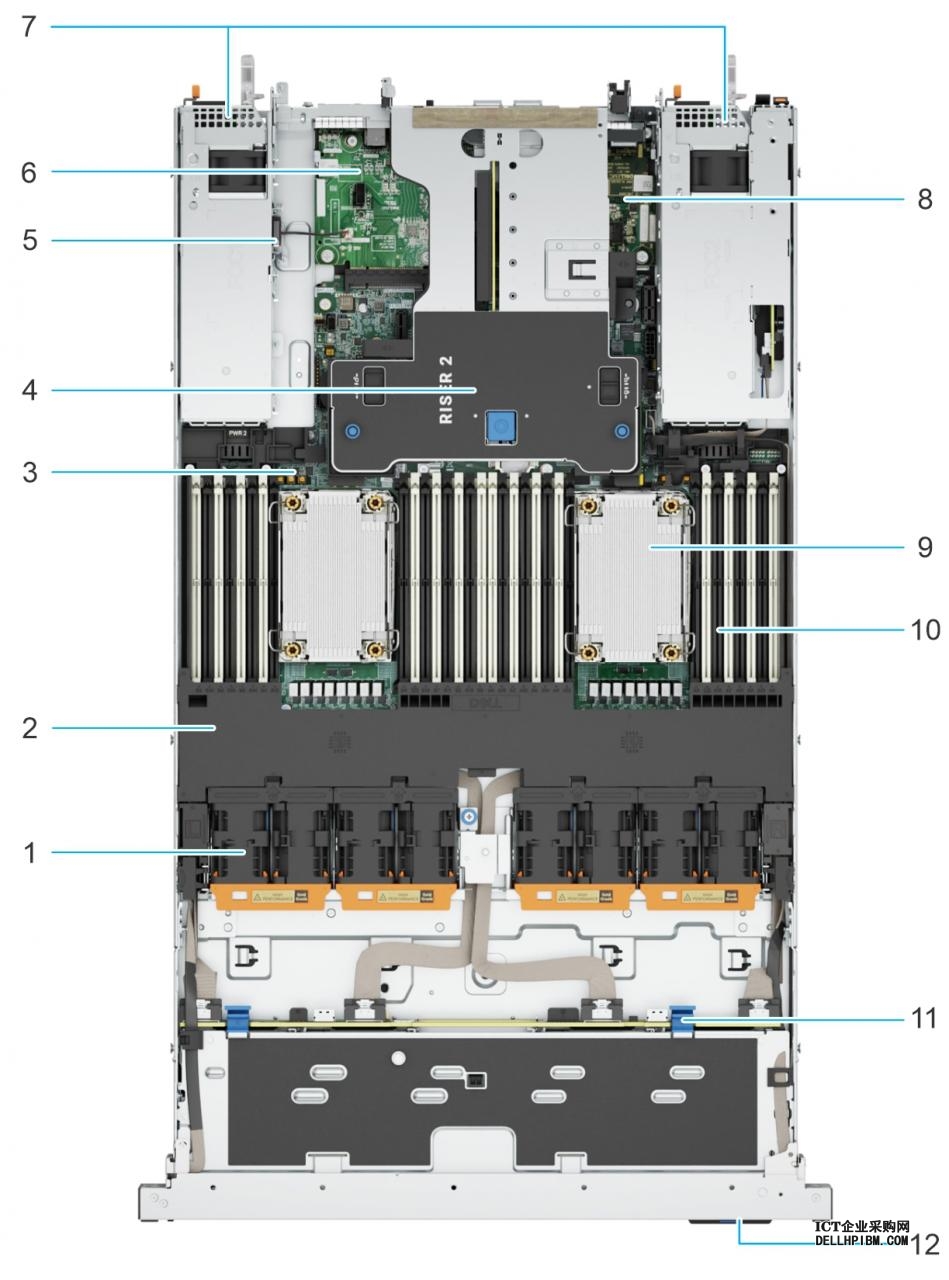

系统内部
- 冷却风扇
- 导流罩
- 系统主板
- 扩展转接卡 2
- 防盗开关模块
- 背面 I/O 板
- 电源装置（PSU1 和 PSU2）
- LOM 卡
- 适用于可选的处理器 2 或处理器 2 挡片的散热器
- 内存 DIMM 插槽
- 背板
- 信息标签
- 冷却风扇
- 导流罩
- 处理器 1 的散热器
- 防盗开关模块
- 背面 I/O 板
- 电源装置（PSU1 和 PSU2）
- BOSS-N1 模块
- OCP NIC 端口（可选）
- LOM 卡
- 适用于可选的处理器 2 或处理器 2 挡片的散热器
- 内存 DIMM 插槽
- 背板
- 信息标签
