系统内存指南
PowerEdgeR550 系统支持 DDR4 寄存式 DIMM (RDIMM)。系统内存保存由处理器执行的指令。

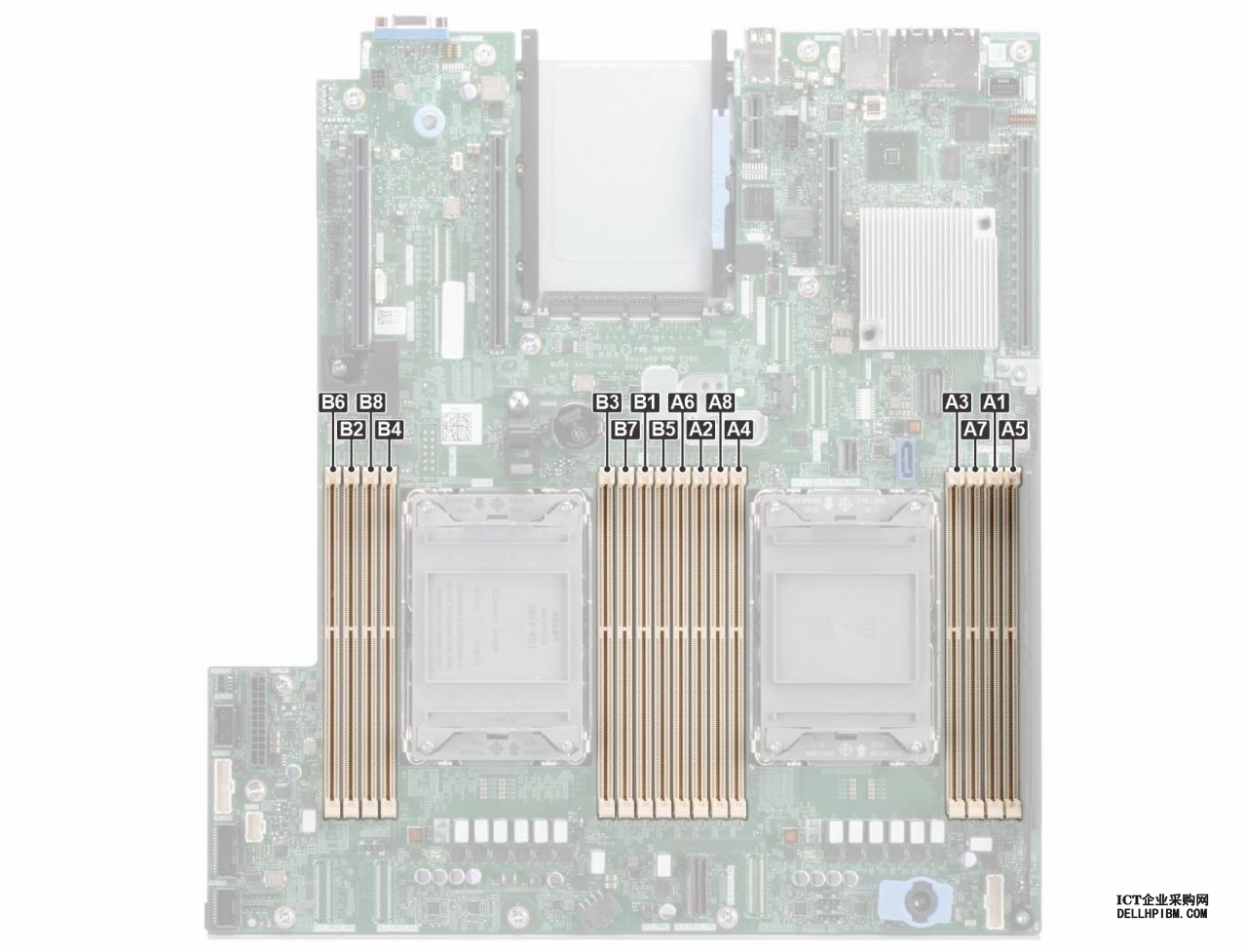

系统包含 16 个内存插槽，划入每个处理器的八个通道中。
内存通道按如下方式组织：
| 处理器 | 通道 A | 通道 B | 通道 C | 通道 D | 通道 E | 通道 F | 通道 G | 通道 H |
|---|---|---|---|---|---|---|---|---|
| 处理器 1 | A1 | A5 | A3 | A7 | A2 | A6 | A4 | A8 |
| 处理器 2 | B1 | B5 | B3 | B7 | B2 | B6 | B4 | B8 |
| DIMM 类型 | 列 | 容量 | DIMM 的额定电压和速度 | 每个通道的 DIMM 的操作速度 (DPC) |
|---|---|---|---|---|
| RDIMM | 1R | 8 GB | DDR4 (1.2V)、3200 MT/s | 2933 MT/s |
| 2R | 16 GB、32 GB、64 GB | DDR4 (1.2V)、3200 MT/s | 2933 MT/s |
一般内存模块安装原则
为确保获得最佳系统性能，请在配置系统内存时遵守以下一般原则。如果系统的内存配置无法查看这些原则，系统可能无法引导、在内存配置期间停止响应，或者可能在降低内存的情况下运行。
内存总线的工作频率可以是 2933 MT/s ，具体取决于以下因素：
- 所选的系统配置文件(例如,性能优化,或自定义[高速运转可以运行或更低])
- 处理器支持的最大 DIMM 速度
- 支持的最大 DIMM 速度
注: MT/s 表示 DIMM 速度 (MegaTransfers/s)。
此系统支持灵活内存配置，使系统能够在任何有效的芯片组结构配置中配置和运行。建议您遵循以下原则，以安装内存模块：
- 所有 DIMM 都必须是 DDR4。
- 基于 x4 和 x8 DRAM 的内存模块可以混用。
- 如果安装了速度不同的内存模块，则它们将以安装的最慢内存模块速度运行。
- 仅在安装处理器时填充内存模块插槽。
- 对于单处理器系统，插槽 A1 至 A8 可用。
- 对于双处理器系统，插槽 A1 至 A8 和插槽 B1 至 B8 可用。
- 在优化器模式中，DRAM 控制器会在 64 位模式下独立运行并提供优化的内存性能。
表 1. 内存填充规则 处理器 配置 内存填充 内存填充信息 单处理器 优化器(独立通道)填充顺序 A{1}、A{2}、A{3}、A{4}、A{5}、A{6}、A{7}、A{8} 允许 1、2、3、4 个 DIMM。 双处理器（从处理器 1 开始。然后应符合处理器 1 和处理器 2 的填充方法） 优化器(独立通道)填充顺序 A{1}、B{1}、A{2}、B{2}、A{3}、B{3}、A{4}、B{4}、A{5}、B{5}、A{6}、B{6}、A{7}、B{7} A{8}、B{8} 每个系统支持 1、2、3、4、5、6、7、8 个 DIMM。 注: 优化器填充顺序与用于双处理器的 8 和 16 个 DIMM 的传统安装不同。 - 只要遵循其他内存填充规则，则不同容量的内存模块可以混用。
- 不支持在同一个系统中混合使用两个以上的内存模块容量。
- 不平衡或奇数内存配置会导致性能损失，并且系统可能无法识别正在安装的内存模块，因此请始终使用数量相等的 DIMM 以相同方式填充各内存通道，以获得最佳性能。
- 每个处理器支持的 RDIMM/LRDIMM 配置分别为 1、2、4、6、8 个 DIMM。
- 每个处理器一次填充八个相同的内存模块（每个通道一个 DIMM）以最大化性能。
注: “相同内存模块”是指可能由不同供应商提供，但电气规格和容量相同的 DIMM。
