Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明

Dell EMC PowerEdge R550系统概览

PowerEdge R550 系统是双路 2U 机架式系统，支持：

多达两个第 3 代英特尔至强可扩展处理器，每个处理器带多达 24 个核心。
16 个 DDR4 DIMM 插槽
两个冗余交流或直流电源装置
8 x 2.5 英寸 SAS/ SATA 驱动器
16 x 2.5 英寸 SAS/ SATA 驱动器
8 x 3.5 英寸 SAS/ SATA 驱动器

注: SAS、SATA 驱动器的所有实例在本说明文件中都称为驱动器，除非另有说明。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R550 技术规格》。

系统的前视图

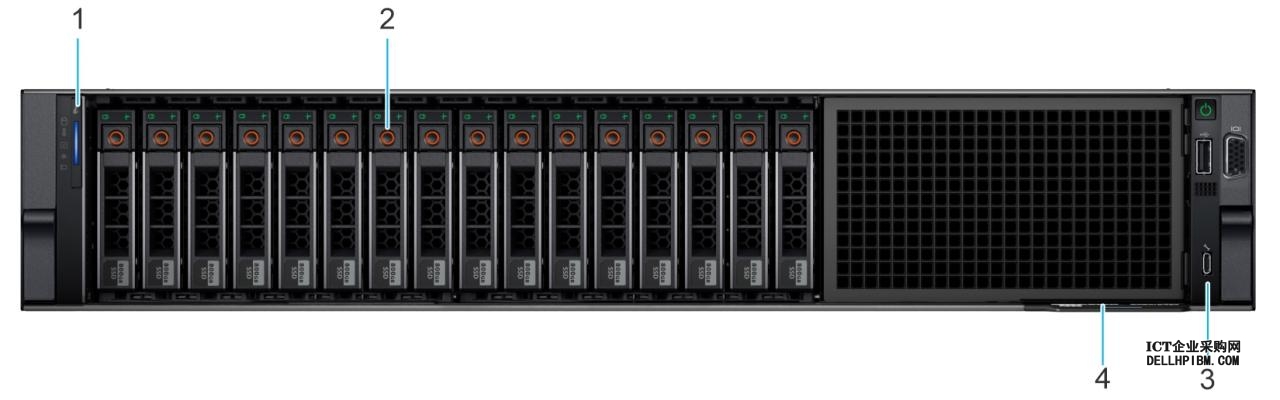

Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 16 x 2.5 英寸驱动器系统的前视图

表 1. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 Integrated Dell Remote Access Controller 用户指南，网址：https://www.dell.com/idracmanuals
2	驱动器	不适用	允许您安装系统支持的驱动器。
3	右侧控制面板和 VGA 端口		包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。VGA 端口允许您将显示设备连接到系统。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

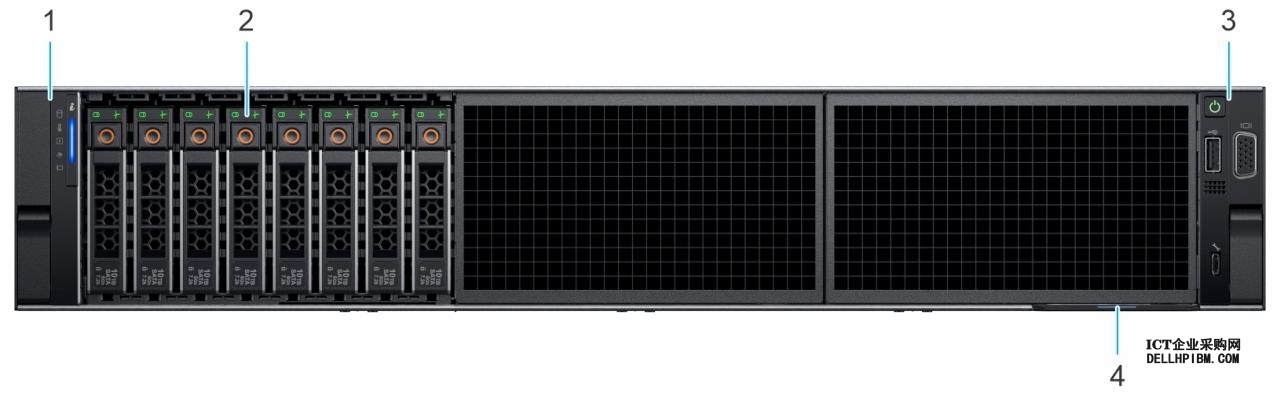

Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 2. 8 x 2.5 英寸驱动器系统的前视图

表 2. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 Integrated Dell Remote Access Controller 用户指南，网址：https://www.dell.com/idracmanuals
2	驱动器	不适用	允许您安装系统支持的驱动器。
3	右侧控制面板和 VGA 端口		包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。VGA 端口允许您将显示设备连接到系统。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

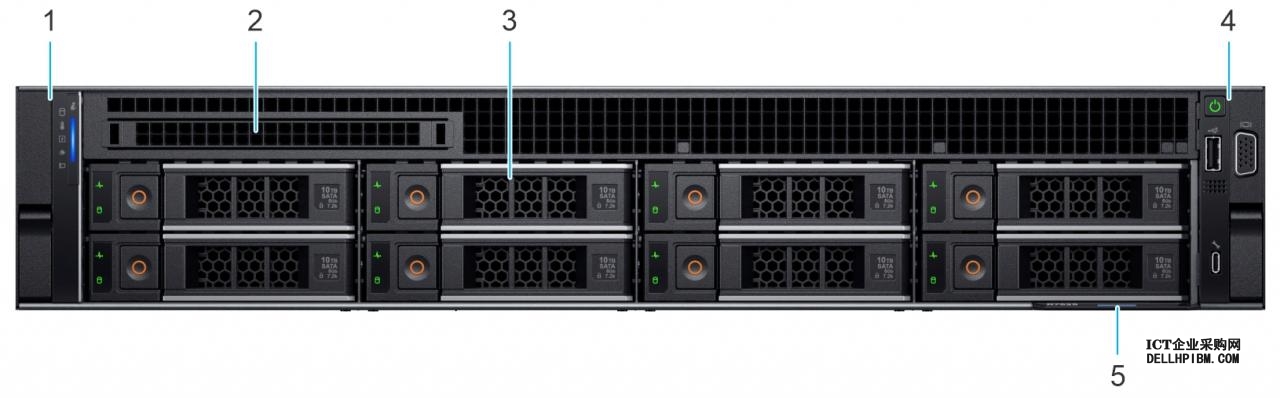

Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 3. 8 x 3.5 英寸驱动器系统的前视图

表 3. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 Integrated Dell Remote Access Controller 用户指南，网址：https://www.dell.com/idracmanuals
2	光驱挡片	不适用	对于 8 x 3.5 英寸驱动器系统，安装了光驱托架挡片。
3	驱动器	不适用	允许您安装系统支持的驱动器。
4	右侧控制面板和 VGA 端口		包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。VGA 端口允许您将显示设备连接到系统。
5	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR550 技术规格》。

系统的后视图

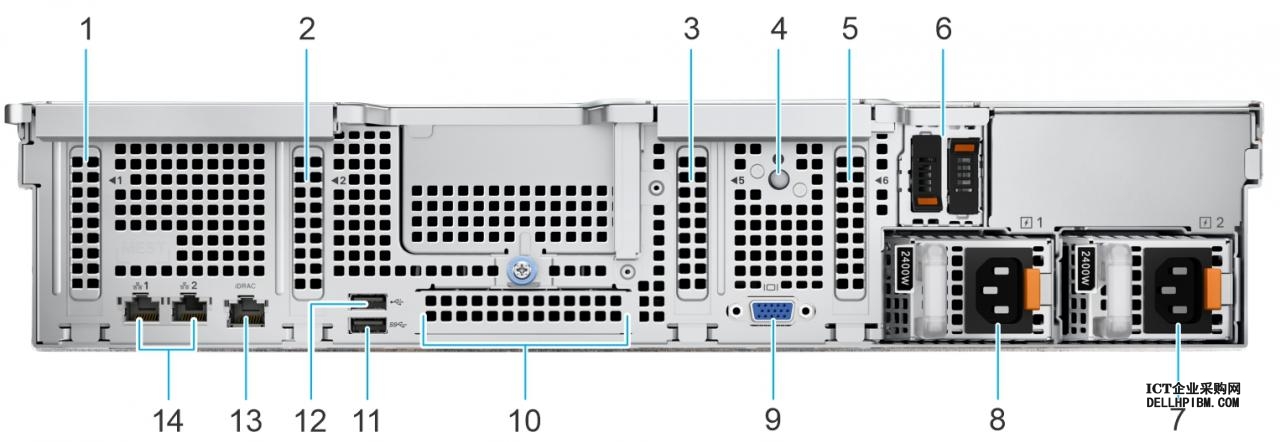

Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 系统的后视图

表 1. 系统的后视图
项目	端口、面板或插槽	图标	说明
1	PCIe 扩展卡插槽 1	不适用	允许您连接 PCI Express 扩展卡。
2	PCIe 扩展卡插槽 2	不适用	允许您连接 PCI Express 扩展卡。
3	PCIe 扩展卡插槽 5	不适用	允许您连接 PCI Express 扩展卡。
4	系统识别按钮		按下系统 ID 按钮：可定位机架中的特定系统。可开启或关闭系统 ID。要重设 iDRAC，请按住该按钮并保持 16 秒以上。注: 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。如果系统在开机自检过程中停止响应，则按住系统 ID 按钮（五秒以上）可进入 BIOS 进程模式。
5	PCIe 扩展卡插槽 6	不适用	允许您连接 PCI Express 扩展卡。
6	BOSS S2 模块	不适用	允许您连接 BOSS S2 模块。
7	电源装置 (PSU 2)		指示 PSU 2。
8	电源装置 (PSU 1)		指示 PSU 1。
9	VGA 端口		允许您将显示设备连接到系统。
10	OCP NIC 端口（可选）	不适用	此端口支持 OCP 3.0。NIC 端口集成在连接到系统板的 OCP 卡上。
11	USB 3.0 端口		此端口兼容 USB 3.0。
12	USB 2.0 端口		此端口兼容 USB 2.0。
13	iDRAC 专用端口		允许您远程访问 iDRAC。有关更多信息，请参阅 www.dell.com/poweredgemanuals 上提供的《iDRAC 用户指南》
14	NIC 端口（1、2）		NIC 端口嵌入在连接到系统板的 LOM 卡上以提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR550 技术规格》。

系统内部

Dell戴尔 PowerEdge R550机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 系统内部
