Dell EMC PowerEdge R450 系统概览

PowerEdge R450 系统是 1U 服务器，支持：

  • 多达两个第 3 代 英特尔至强可扩展处理器带多达 24 个核心
  • 16 DIMM 插槽
  • 两个冗余交流或直流电源装置
  • 4 x 3.5 英寸芯片 SATA（硬盘或 SSD）驱动器。
  • 4 x 3.5 英寸热插拔 SAS、SATA（硬盘或 SSD）驱动器。
  • 8 x 2.5 英寸 SAS、SATA（硬盘或 SSD）驱动器。

有关支持的驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。

注: SAS 和 SATA 驱动器的所有实例在本说明文件中都称为驱动器，除非另有说明。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R450 技术规格》。

系统的前视图

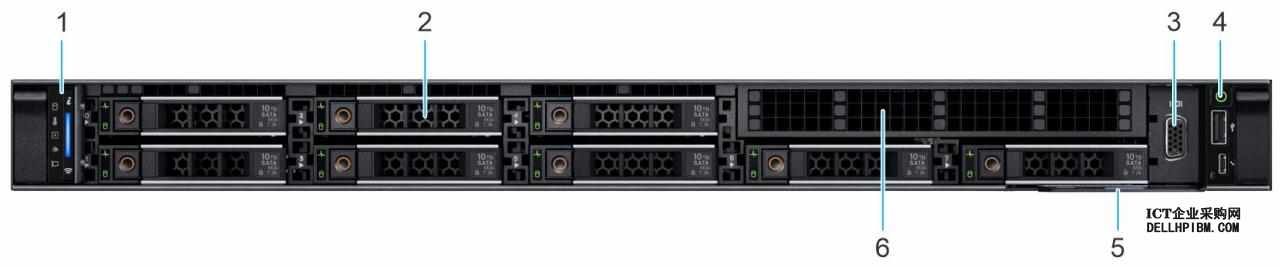

图 1. 4 x 3.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统正面上可用功能
项目 端口、面板和插槽 图标 说明
1 左侧控制面板 不适用 包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。

注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
  • 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。
  • Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 iDRAC 用户指南，网址：https://www.dell.com/idracmanuals
2 驱动器 不适用 允许您安装系统支持的驱动器。
3 VGA 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。有关更多信息，请参阅 部分。
4 右侧控制面板 不适用 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
5 信息标签 不适用 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
6 驱动器挡片 不适用 允许您安装系统支持的驱动器。
图 2. 8 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明
表 2. 系统正面上可用功能
项目 端口、面板和插槽 图标 说明
1 左侧控制面板 不适用 包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。

注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
  • 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。
  • Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 iDRAC 用户指南，网址：https://www.dell.com/idracmanuals
2 驱动器 不适用 允许您安装系统支持的驱动器。
3 VGA 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。有关更多信息，请参阅 部分。
4 右侧控制面板 不适用 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
5 信息标签 不适用 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
6 驱动器挡片 不适用 允许您安装系统支持的驱动器。

有关端口的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR450 技术规格》。

系统的后视图

图 1. 系统的后视图
Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统背面提供的功能部件
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡插槽提升板 1 不适用 允许您连接 PCI Express 扩展卡。
2 BOSS 提升板 不适用 允许您连接 BOSS 卡。
3 PCIe 扩展卡提升板 2c 不适用 允许您连接 PCI Express 扩展卡。
4 电源装置 (PSU 1) Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 指示 PSU。
5 电源装置 (PSU 2) Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 指示 PSU。
6 系统识别按钮 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 按下系统 ID 按钮：

  • 可定位机架中的特定系统。
  • 可开启或关闭系统 ID。

要重设 iDRAC，请按住该按钮并保持 16 秒。

注:

  • 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。
  • 如果系统在开机自检过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
7 VGA 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。
8 OCP NIC 端口 不适用 此端口支持 OCP 3.0。NIC 端口集成在连接到系统板的 OCP 卡上。
9 USB 3.0 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 3.0。
10 USB 2.0 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 2.0。
11 iDRAC 专用端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC User’s Guide》，网址：www.dell.com/poweredgemanuals。
12 NIC 端口 Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明 NIC 端口集成在系统板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。

有关端口的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR450 技术规格》。

系统内部

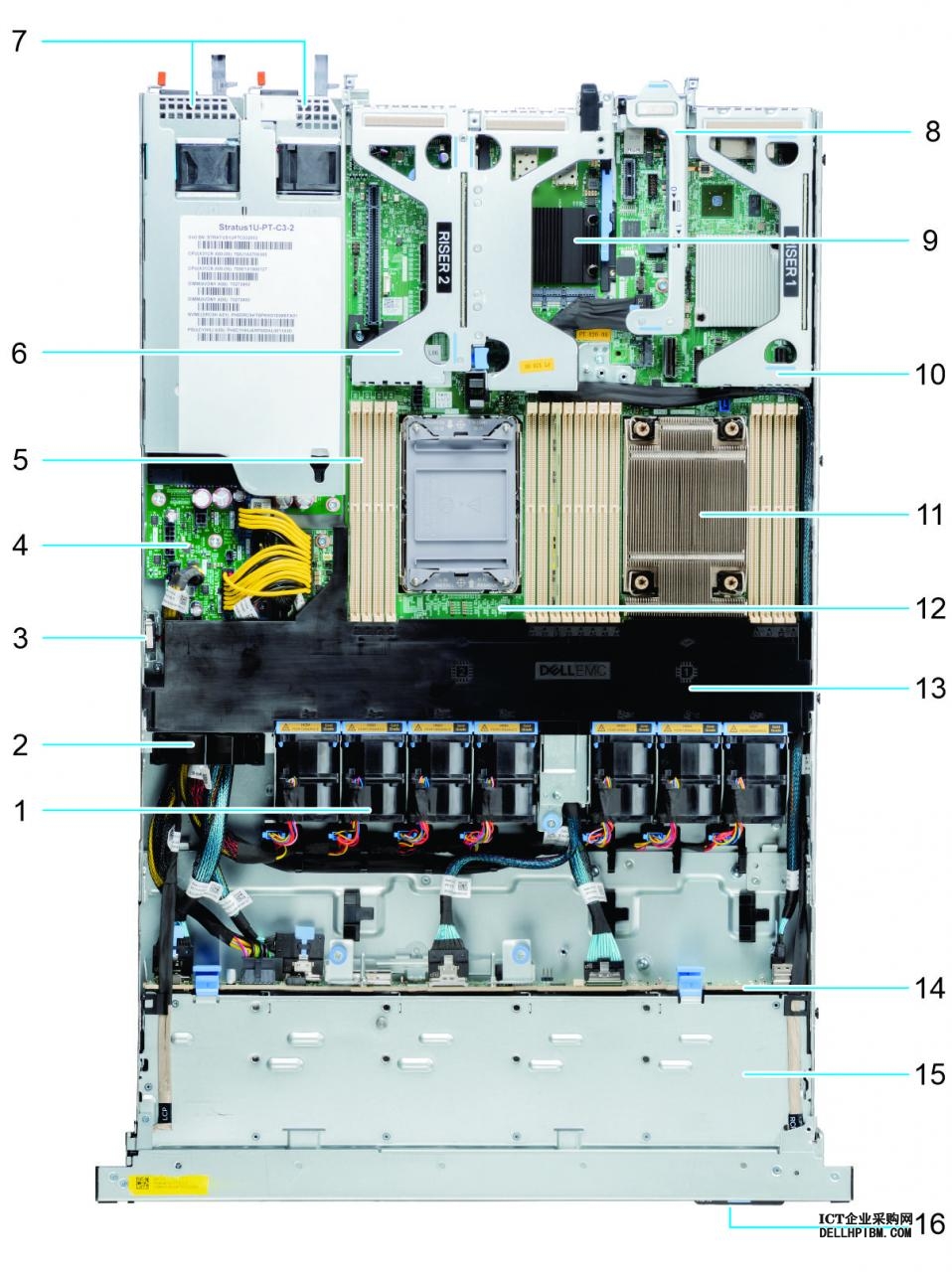

图 1. 系统内部
Dell戴尔 PowerEdge R450机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 风扇
  2. 线缆固定闩锁
  3. 防盗开关
  4. 电源插入器板
  5. 内存模块插槽
  6. 提升板 2c
  7. PSU 1 和 PSU 2
  8. BOSS 提升板
  9. OCP
  10. 提升板 1
  11. 散热器
  12. 系统板
  13. 导流罩
  14. 驱动器背板
  15. 背板护盖
  16. 信息标签
