Dell EMC PowerEdge R740xd2 系统概览

Dell EMC PowerEdge R740xd2 系统是 2U 机架式服务器，支持多达：

  • 两个第 2 代英特尔至强可扩展处理器
  • 16 DIMM 插槽
  • 两个冗余电源装置
  • 26 个 SAS、SATA、近线 SAS 硬盘或 SSD有关详细信息，请参阅《PowerEdge R740xd2 技术规格》中的“驱动器规格”，网址：www.dell.com/poweredgemanuals。
注: SAS、SATA 硬盘和 SSD 的所有实例在本说明文件中都称为驱动器，除非另有说明。

有关详细信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R740xd2 技术规格》。

系统的前视图

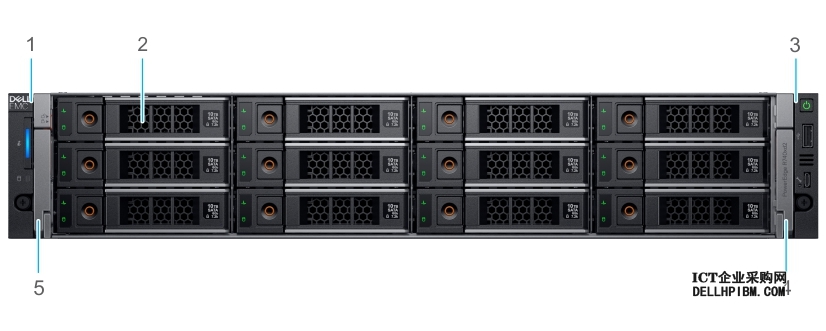

图 1. 24 x 3.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 左侧控制面板
  2. 驱动器 (12)
  3. 右侧控制面板
  4. 右侧释放闩锁
  5. 左侧释放闩锁

有关详细信息，请参阅产品文档页面上的“Dell EMCPowerEdgeR740xd2”部分。

系统的背面视图

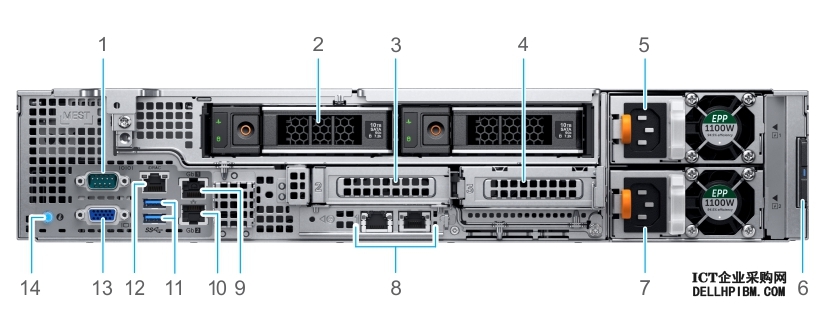

图 1. 2 x 3.5 英寸（背面）驱动器系统（带薄型提升板）的后面板功能部件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 串行端口
  2. 驱动器 (2)
  3. 薄型提升板 1（插槽 2）
  4. 薄型提升板 2（插槽 3）
  5. 电源装置 (PSU 1)
  6. 信息标签
  7. 电源装置 (PSU 2)
  8. LOM 以太网端口 (2)
  9. 以太网端口 (Gb1)
  10. 以太网端口 (Gb2)
  11. USB 3.0 端口（2 个）
  12. iDRAC9 专用网络端口
  13. VGA 端口
  14. 系统识别按钮

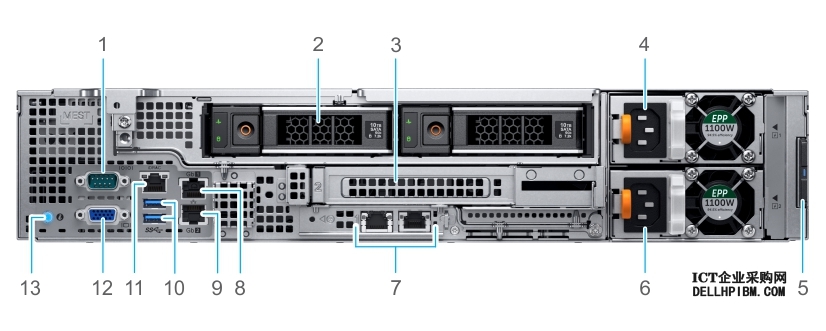

图 2. 2 x 3.5 英寸（背面）驱动器系统（带全高提升板）的后面板功能部件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 串行端口
  2. 驱动器 (2)
  3. 全高提升板插槽（插槽 2）
  4. 电源装置 (PSU 1)
  5. 信息标签
  6. 电源装置 (PSU 2)
  7. LOM 以太网端口 (2)
  8. 以太网端口 (Gb1)
  9. 以太网端口 (Gb2)
  10. USB 3.0 端口（2 个）
  11. iDRAC9 专用网络端口
  12. VGA 端口
  13. 系统识别按钮

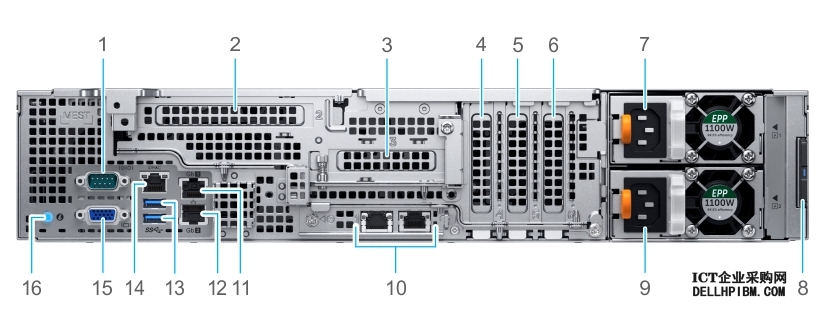

图 3. 带蝶形提升板的系统的后面板功能部件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 串行端口
  2. 蝶形提升板全高（插槽 2）
  3. 蝶形提升板半高（插槽 3）
  4. 半高 PCIe 扩展卡（插槽 4）
  5. 半高 PCIe 扩展卡（插槽 5）
  6. 半高 PCIe 扩展卡（插槽 6）
  7. 电源装置 (PSU 1)
  8. 信息标签
  9. 电源装置 (PSU 2)
  10. LOM 以太网端口 (2)
  11. 以太网端口 (Gb1)
  12. 以太网端口 (Gb2)
  13. USB 3.0 端口（2 个）
  14. iDRAC9 专用网络端口
  15. VGA 端口
  16. 系统识别按钮

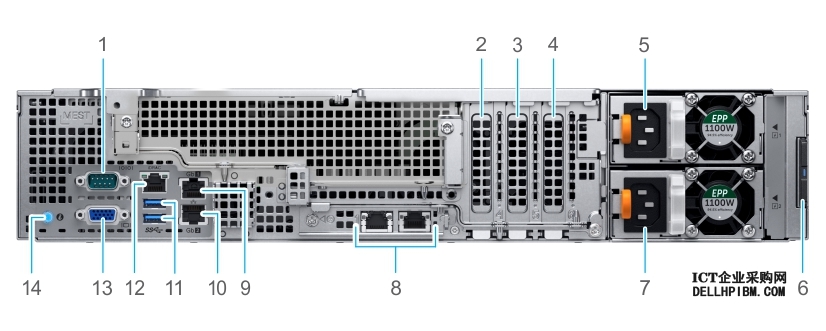

图 4. 不带提升板的系统的后面板功能部件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 串行端口
  2. 半高 PCIe 扩展卡（插槽 4）
  3. 半高 PCIe 扩展卡（插槽 5）
  4. 半高 PCIe 扩展卡（插槽 6）
  5. 电源装置 (PSU 1)
  6. 信息标签
  7. 电源装置 (PSU 2)
  8. LOM 以太网端口 (2)
  9. 以太网端口 (Gb1)
  10. 以太网端口 (Gb2)
  11. USB 3.0 端口（2 个）
  12. iDRAC9 专用网络端口
  13. VGA 端口
  14. 系统识别按钮

有关详细信息，请参阅产品文档页面上的“Dell EMCPowerEdgeR740xd2”部分。

系统内部

注: 热插拔组件标记为橙色，此类组件上的触点标记为蓝色。

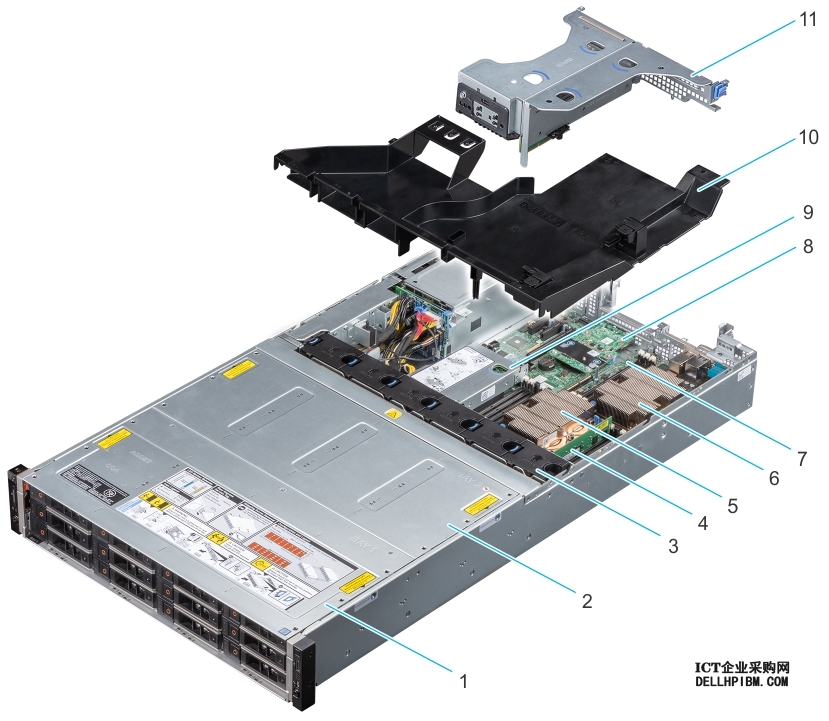

图 1. 带蝶形提升板的系统内部组件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 驱动器托盘 1
  2. 驱动器托盘 2
  3. 风扇 (6)
  4. 内存模块
  5. 处理器和散热器模块 1
  6. 处理器和散热器模块 2
  7. 系统板
  8. LOM 提升卡
  9. 内部 PERC 提升板
  10. 导流罩
  11. 蝶形提升板

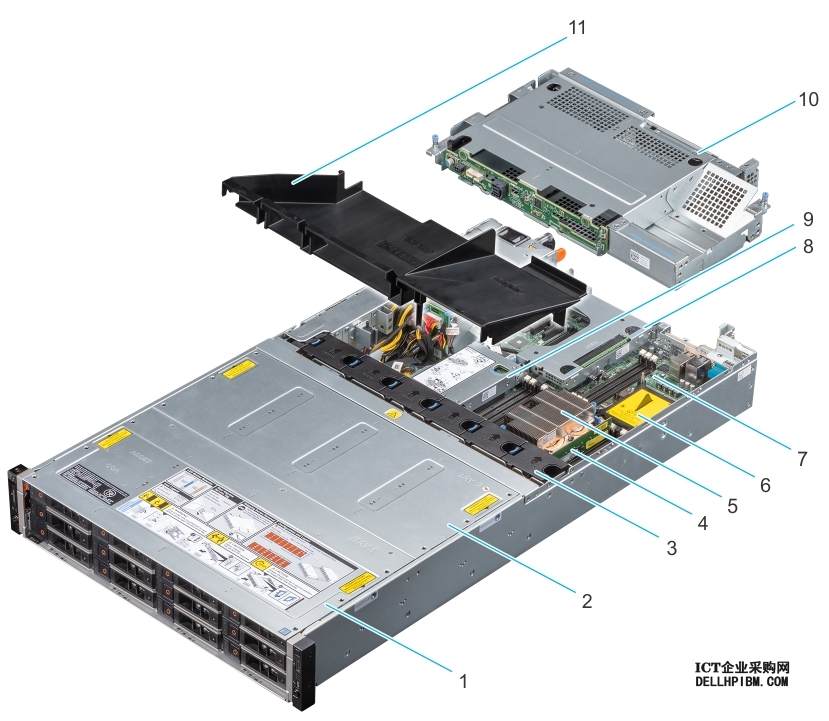

图 2. 带背面驱动器固定框架和全高提升板的系统内部组件
Dell戴尔 PowerEdge R740xd2机架式服务器产品样式，外部形态，内部构造及配套说明

  1. 驱动器托盘 1
  2. 驱动器托盘 2
  3. 风扇 (6)
  4. 内存模块
  5. 处理器和散热器模块 1
  6. 处理器 2 防尘盖
  7. 系统板
  8. 1 个全高提升板（或 2 个薄型提升板）
  9. 内部 PERC 提升板
  10. 驱动器固定框架（背面）
  11. 导流罩（24 x 3.5 英寸 + 2 x 3.5 英寸背面硬盘系统）
