PowerEdge r 740 XD 系统概览
PowerEdge r 740 XD 是 2U 机架式服务器，支持多达：
- 两个英特尔至强可扩展处理器
- 24 个 DIMM 插槽
- 两个交流或直流电源装置
- 32 个 SAS、SATA、近线 SAS 硬盘或 SSD，以及多达 24 个 NVMe 驱动器有关支持的驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。
注: SAS、SATA 硬盘、NVMe 和 SSD 的所有实例在本文中都称为驱动器，除非另有说明。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge r 740 XD 技术规格》。
支持的配置
PowerEdge R740XD 系统支持以下配置：
图 1. 支持的配置
图 1. 24 x 2.5 英寸驱动器系统的前视图

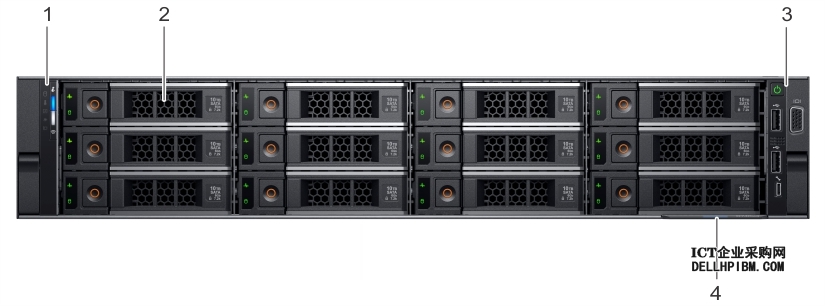

图 2. 12 x 3.5 英寸驱动器系统的前视图

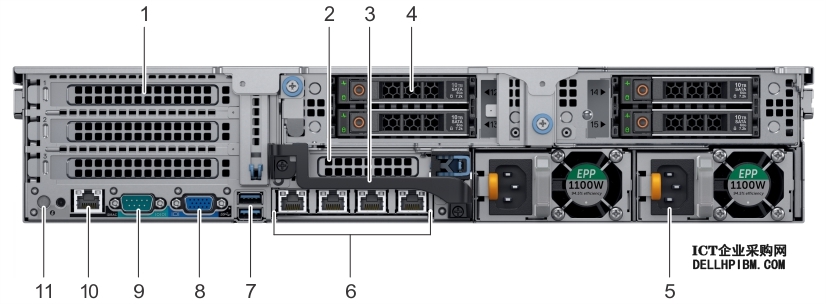

图 1. 4 个 2.5 英寸驱动器系统的后视图

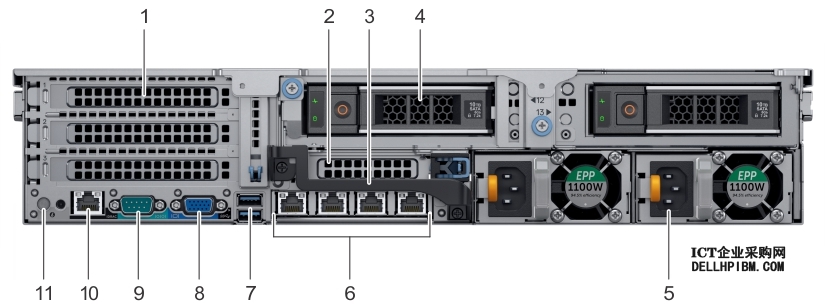

图 2. 2 个 3.5 英寸驱动器系统的后视图

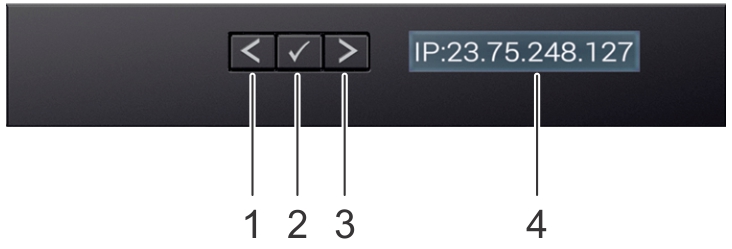

图 1. LCD 面板功能部件
系统的前视图
前视图显示系统的前端上可用的功能。
| 项目 | 面板和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况和系统 ID、状态 LED，以及可选的 iDRAC Quick Sync 2（无线）。 |
| 2 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 3 | 右侧控制面板 | 不适用 | 包含电源按钮、VGA 端口、iDRAC Direct Micro-USB 端口和两个 USB 2.0 端口。 |
| 4 | 信息标签 | 不适用 | 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
| 项目 | 面板和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况和系统 ID、状态 LED，以及可选的 iDRAC Quick Sync 2（无线）。 |
| 2 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 3 | 右侧控制面板 | 不适用 | 包含电源按钮、VGA 端口、iDRAC Direct Micro-USB 端口和两个 USB 2.0 端口。 |
| 4 | 信息标签 | 不适用 | 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdger 740 XD 技术规格》。
系统的后视图
| 项目 | 面板、端口和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 全高 PCIe 扩展卡插槽（3 个） | 不适用 | PCIe 扩展卡插槽(提升板1)用于将最多三个全高 PCI 扩展卡连接到系统。有关更多信息，请参阅扩展卡安装原则部分。 |
| 2 | 半高 PCIe 扩展卡插槽 | 不适用 | PCIe 扩展卡插槽(提升板2)连接一个半高 PCI 扩展卡连接至系统。有关更多信息，请参阅扩展卡安装原则部分。 |
| 3 | 背面手柄 | 不适用 | 背面手柄可被移除以启用 PCIe 扩展卡插槽 6 中已安装的 PCIe 卡的任何外部线缆。 |
| 4 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 5 | 电源装置（2 个） | 不适用 | 有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 6 | NIC 端口 |  |
集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关支持的配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 7 | USB 端口 (2) |  |
这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。 |
| 8 | VGA 端口 |  |
允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 9 | 串行端口 |  |
允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 10 | iDRAC9 专用端口 |  |
允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | 系统识别按钮 |  |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。 |
| 项目 | 面板、端口和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 全高 PCIe 扩展卡插槽（3 个） | 不适用 | PCIe 扩展卡插槽(提升板1)用于将最多三个全高 PCI 扩展卡连接到系统。有关更多信息，请参阅扩展卡安装原则部分。 |
| 2 | 半高 PCIe 扩展卡插槽 | 不适用 | PCIe 扩展卡插槽(提升板2)连接一个半高 PCI 扩展卡连接至系统。有关更多信息，请参阅扩展卡安装原则部分。 |
| 3 | 背面手柄 | 不适用 | 背面手柄可被移除以启用 PCIe 扩展卡插槽 6 中已安装的 PCIe 卡的任何外部线缆。 |
| 4 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 5 | 电源装置（2 个） | 不适用 | 有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 6 | NIC 端口 | |
集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关支持的配置的更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 7 | USB 端口 (2) | |
这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。 |
| 8 | VGA 端口 | |
允许您将显示设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 9 | 串行端口 | |
允许您将串行设备连接到系统。有关更多信息，请参阅 www.dell.com/poweredgemanuals 部分。 |
| 10 | iDRAC9 专用端口 | |
允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC 用户指南》，网址：www.dell.com/poweredgemanuals。 |
| 11 | 系统识别按钮 | |
系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。 |
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdger 740 XD 技术规格》。
LCD 面板
LCD 面板可以提供系统信息、状态和错误消息，以提示系统是否正确运行或需要加以注意。LCD 面板还可用于配置或查看系统的 iDRAC IP 地址。 有关系统固件和代理程序（用于监控系统组件）生成的事件和错误消息的信息，请转至 qrl.dell.com > ，键入错误代码，然后单击查找。
LCD 面板仅在可选的前挡板上可用。可选的前挡板支持热插拔。
LCD 面板的状态和条件列出如下:
- 系统正常运行期间，LCD 背景光将呈蓝色亮起。
- 系统出现需要注意的问题时，LCD 背景光呈琥珀色亮起，并显示错误代码和描述性文字。
注: 如果系统已连接至电源并且检测到错误，则无论系统是否开启，LCD 都呈琥珀色亮起。
- 如果系统关闭且没有错误, LCD 会在系统进入非活动状态五分钟后进入待机模式。按下 LCD 上的任何)按钮将其打开。
- 如果 LCD 面板停止响应，卸下挡板并重新安装它。如果问题存在，请参阅《PowerEdge T640 技术规格》，网址：www.dell.com/poweredgemanuals
- 如果通过 iDRAC 公用程序、LCD 面板或其他工具关闭了 LCD 消息显示，LCD 背景光将处于不亮状态。
| 项目 | 按钮或显示屏 | 说明 |
|---|---|---|
| 1 | 左 | 使光标向后移动一步。 |
| 2 | 选择 | 选择由光标高亮度显示的菜单项。 |
| 3 | 右 | 使光标向前移动一步。在信息滚动过程中：
注: 显示屏停止滚动时,释放按钮。处于不活动状态时节省电量45秒后,显示屏将启动滚动。
|
| 4 | LCD 显示屏 | 显示系统信息、状态和错误信息,或 iDRAC IP 地址。 |
