Dell EMC PowerEdge R440 系统概览
Dell EMC PowerEdge R440 系统是 1U 双路机架式系统，支持多达：
图 1. 8 x 2.5 英寸驱动器系统的前视图

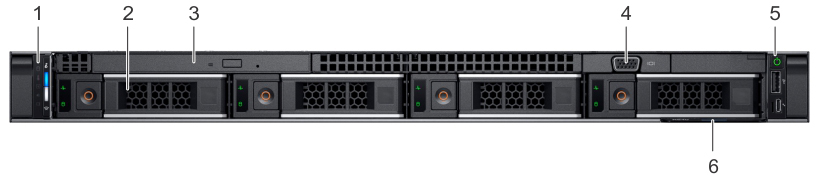

图 2. 4 x 3.5 英寸驱动器系统的前视图

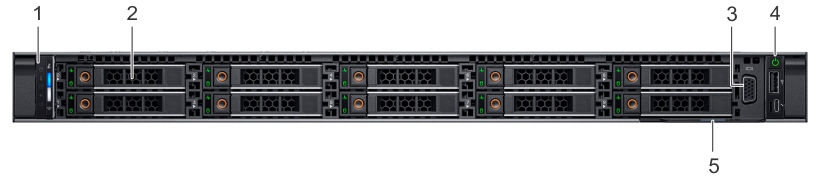

图 3. 10 x 2.5 英寸驱动器系统的前视图
图 1. 带全高提升板的系统的后视图
图 2. 带 2 个提升板的系统的背面视图

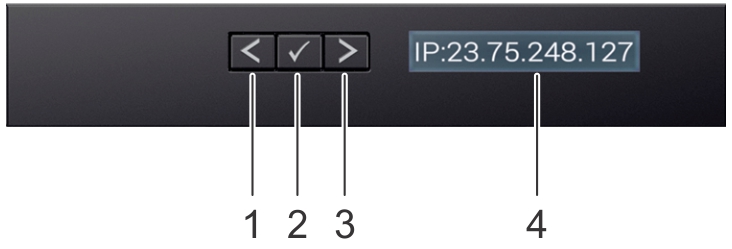

图 1. LCD 面板功能部件
- 两个英特尔至强可扩展处理器
- 16 DIMM 插槽
- 4 x 3.5 英寸驱动器、8 x 2.5 英寸驱动器或 10 x 2.5 英寸驱动器
- 10 x 2.5 英寸驱动器系统的四个 NVMe 驱动器
- 两个冗余电源装置 (PSU) 或单个有线 PSU（不再提供）
注: SAS、SATA 硬盘驱动器和 SSD 的所有实例在本说明文件中都称为驱动器，除非另有说明。
系统的前视图
前视图显示系统的前端上可用的功能。
| 项目 | 端口、面板和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。
注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
|
| 2 | 光驱（可选） | 不适用 | 一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。 |
| 3 | VGA 端口 |  |
允许您将显示设备连接到系统。有关更多信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R440 技术规格》。 |
| 4 | 右侧控制面板 | 不适用 | 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。 |
| 5 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。要获取更多信息， |
| 项目 | 端口、面板和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。
注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
|
| 2 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关更多信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R440 技术规格》。 |
| 3 | 光驱（可选） | 不适用 | 一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。 |
| 4 | VGA 端口 | |
允许您将显示设备连接到系统。有关更多信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R440 技术规格》。 |
| 5 | 右侧控制面板 | 不适用 | 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。 |
| 6 | 信息标签 | 不适用 | 信息标签是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
| 项目 | 端口、面板和插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 左侧控制面板 | 不适用 | 包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。
注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
|
| 2 | 驱动器插槽 | 不适用 | 允许您安装系统支持的驱动器。有关更多信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R440 技术规格》。 |
| 3 | VGA 端口 | |
允许您将显示设备连接到系统。 |
| 4 | 右侧控制面板 | 不适用 | 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R440 技术规格》。 |
| 5 | 信息标签 | 不适用 | 信息标签是滑出式标签面板，其中包含系统信息，如服务编号、NIC、MAC 地址等。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。 |
系统的后视图
后视图显示系统背面可用的功能。
| 项目 | 端口、面板或插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 串行端口 |  |
使用串行端口将串行设备连接到系统。有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 2 | iDRAC9 专用网络端口 | 不适用 | 使用 iDRAC9 专用网络端口可以安全地访问单独管理网络上的嵌入式 iDRAC，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals |
| 3 | 以太网端口（2 个） |  |
使用以太网端口可将局域网 (LAN) 连接至系统。有关支持的以太网端口的更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals |
| 4 | 全高提升板插槽 | 不适用 | 使用该插卡插槽可连接全高提升板上的全高 PCIe 扩展卡。 |
| 5 | 电源装置 (PSU) | 不适用 | 有关 PSU 配置的更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals |
| 6 | 电源装置 (PSU) | 不适用 | 有关 PSU 配置的更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals |
| 7 | LOM 提升板端口 (2) | |
有关 PSU 配置的更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals |
| 8 | USB 3.0 端口（2 个） |  |
使用 USB 3.0 端口将 USB 设备连接至系统。这些端口是 4 针 USB 3.0 兼容端口。 |
| 9 | VGA 端口 | |
使用 VGA 端口将显示器连接至系统。有关支持的 VGA 端口的更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 10 | 系统状态指示灯线缆端口 | 不适用 | 在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。 |
| 11 | 系统识别按钮 |  |
按下系统 ID 按钮：
要重设 iDRAC，请按住该按钮并保持 15 秒以上。 注:
|
| 项目 | 端口、面板或插槽 | 图标 | 说明 |
|---|---|---|---|
| 1 | 串行端口 | |
使用串行端口将串行设备连接到系统。有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 2 | iDRAC9 专用网络端口 | 不适用 | 使用 iDRAC9 专用网络端口可以安全地访问单独管理网络上的嵌入式 iDRAC，请参阅《Integrated Dell Remote Access Controller 用户指南》，网址：www.dell.com/poweredgemanuals |
| 3 | 以太网端口（2 个） | |
使用以太网端口可将局域网 (LAN) 连接至系统。有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 4 | 薄型提升板右侧插槽 | 不适用 | 使用该插卡插槽可连接薄型提升板上的半高 PCIe 扩展卡。 |
| 5 | 薄型提升板左侧插槽 | 不适用 | 使用该插卡插槽可连接薄型提升板上的半高 PCIe 扩展卡。 |
| 6 | 有线 PSU | 不适用 | 有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals |
| 7 | LOM 提升板端口 (2) | |
有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 8 | USB 3.0 端口（2 个） | |
使用 USB 3.0 端口将 USB 设备连接至系统。这些端口是 4 针 USB 3.0 兼容端口。 |
| 9 | VGA 端口 | |
使用 VGA 端口将显示器连接至系统。有关更多信息，请参阅《PowerEdge R440 技术规格》，网址：www.dell.com/poweredgemanuals。 |
| 10 | 系统状态指示灯线缆端口 | 不适用 | 在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。 |
| 11 | 系统识别按钮 | |
按下系统 ID 按钮：
要重设 iDRAC，请按住该按钮并保持 15 秒以上。 注:
|
LCD 面板
LCD 面板可以提供系统信息、状态和错误消息，以提示系统是否正确运行或需要加以注意。LCD 面板还可用于配置或查看系统的 iDRAC IP 地址。 有关系统固件和代理程序（用于监控系统组件）生成的事件和错误消息的信息，请转至 qrl.dell.com > ，键入错误代码，然后单击查找。
LCD 面板仅在可选的前挡板上可用。可选的前挡板支持热插拔。
LCD 面板的状态和条件列出如下:
- 系统正常运行期间，LCD 背景光将呈蓝色亮起。
- 系统出现需要注意的问题时，LCD 背景光呈琥珀色亮起，并显示错误代码和描述性文字。
注: 如果系统已连接至电源并且检测到错误，则无论系统是否开启，LCD 都呈琥珀色亮起。
- 如果系统关闭且没有错误, LCD 会在系统进入非活动状态五分钟后进入待机模式。按下 LCD 上的任何)按钮将其打开。
- 如果 LCD 面板停止响应，卸下挡板并重新安装它。如果问题存在，请参阅《PowerEdge T640 技术规格》，网址：www.dell.com/poweredgemanuals
- 如果通过 iDRAC 公用程序、LCD 面板或其他工具关闭了 LCD 消息显示，LCD 背景光将处于不亮状态。
| 项目 | 按钮或显示屏 | 说明 |
|---|---|---|
| 1 | 左 | 使光标向后移动一步。 |
| 2 | 选择 | 选择由光标高亮度显示的菜单项。 |
| 3 | 右 | 使光标向前移动一步。在信息滚动过程中：
注: 显示屏停止滚动时,释放按钮。处于不活动状态时节省电量45秒后,显示屏将启动滚动。
|
| 4 | LCD 显示屏 | 显示系统信息、状态和错误信息,或 iDRAC IP 地址。 |
