Dell戴尔 PowerEdge R240机架式服务器产品样式，外部形态，内部构造及配套说明

Dell EMC PowerEdge R240 系统是 1U 服务器，支持：

• 一个英特尔至强、酷睿 i3、奔腾或赛扬处理器
• 四个 DIMM 插槽
• 有线交流电源装置
• 多达四个 3.5 英寸 SAS、SATA 驱动器或 SSD，或者四个 3.5 英寸 有线驱动器，或者两个 3.5 英寸有线驱动器。

有关详细信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R240 技术规格》。

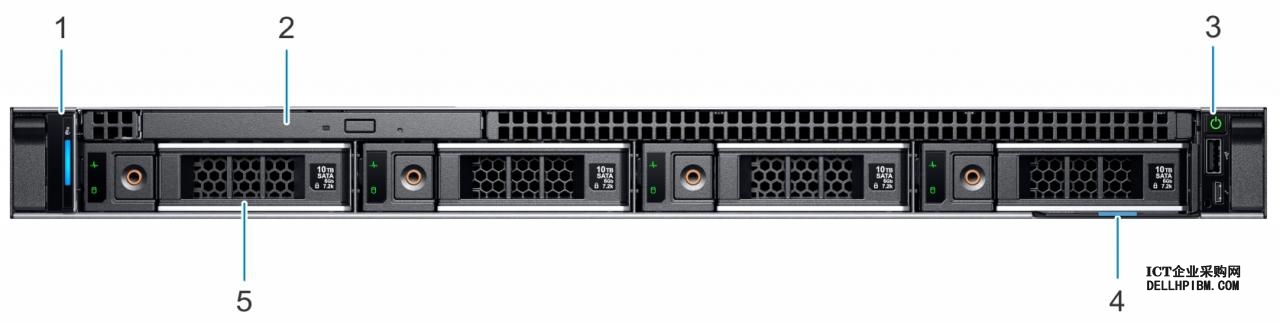

系统的前视图

1. 左侧控制面板
2. 光驱（可选）
3. 右侧控制面板
4. 信息标签
5. 驱动器 (4)

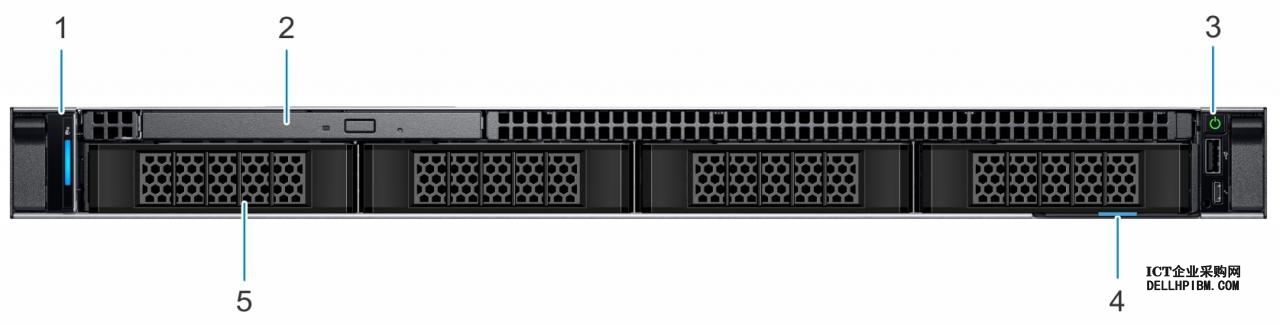

1. 左侧控制面板
2. 光驱（可选）
3. 右侧控制面板
4. 信息标签
5. 驱动器 (4)

注: LED 功能在有线磁盘驱动器配置上不受支持。

有关详细信息，请参阅产品说明文件页面上的《Dell EMCPowerEdgeR240 技术规格》。

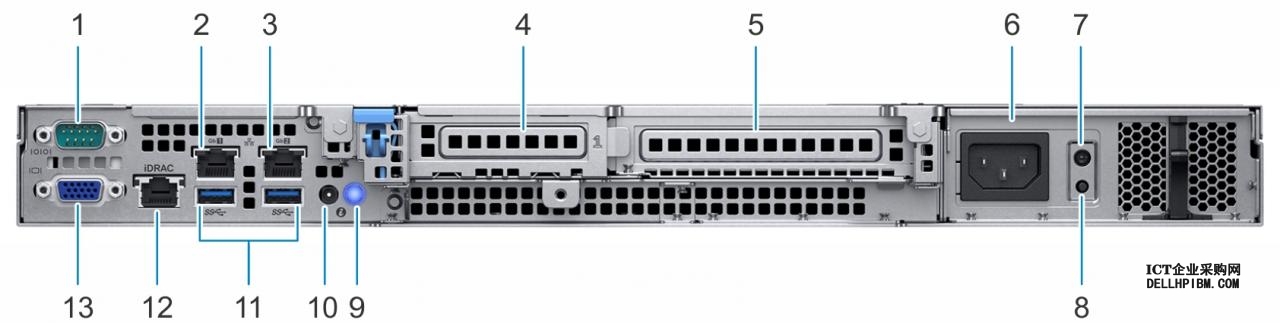

系统的背面视图

1. 串行端口
2. NIC 端口 (Gb 1)
3. NIC 端口 (Gb 2)
4. 半高 PCIe 扩展卡插槽
5. 全高 PCIe 扩展卡插槽
6. 电源装置
7. PSU 内置自检 (BIST) LED
8. PSU 内置自检 (BIST) 按钮
9. 系统识别按钮
10. 系统状态指示灯线缆端口 (CMA)
11. USB 3.0 端口（2 个）
12. iDRAC 专用 NIC 端口
13. VGA 端口

有关详细信息，请参阅产品说明文件页面上的《Dell EMCPowerEdgeR240 技术规格》。

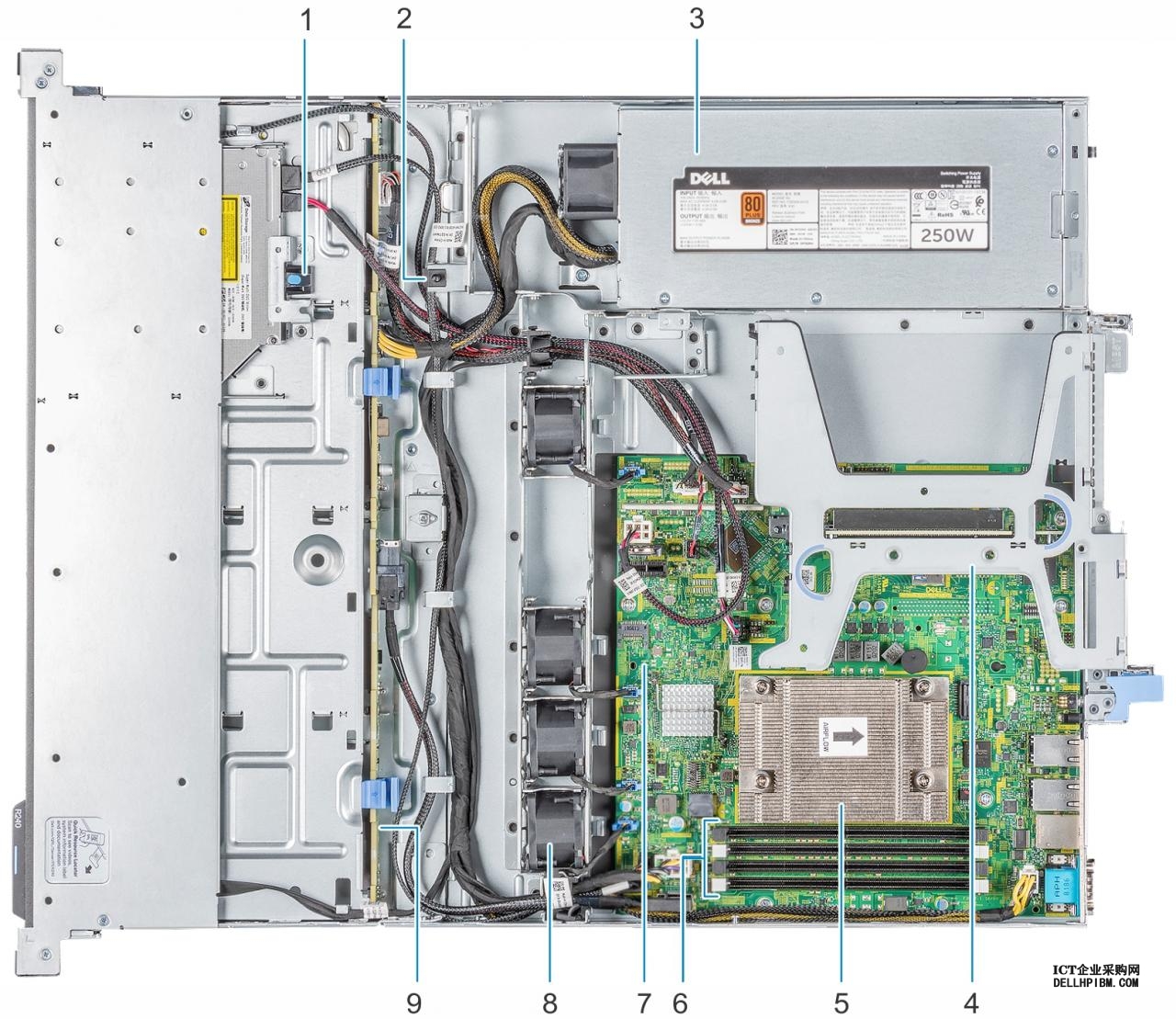

系统内部

1. 光驱
2. 防盗开关
3. 有线交流电源装置
4. 扩充卡提升板
5. 处理器和散热器
6. 内存模块插槽
7. 系统板
8. 风扇 (4)
9. 驱动器背板

1. 光驱
2. 防盗开关
3. 有线交流电源装置
4. 扩充卡提升板
5. 处理器和散热器
6. 内存模块插槽
7. 系统板
8. 风扇 (4)
9. 有线驱动器
