Dell EMC PowerEdge T640 概览

Dell EMC PowerEdge T640 是双路 5U 可机架安装的塔式服务器，最多支持：

  • 两个英特尔至强可扩展处理器
  • 24 个 DIMM 插槽（支持 DDR4 RDIMM、LR-DIMM）或 12 个 NVDIMM-N（每个通道一个 DIMM）
  • 9 个 PCIe 3.0 扩展卡，包括 1 个专用 PERC 插槽
  • 四个 GPU
  • 两个热插拔电源装置
  • 驱动器配置：
    • 8 x 3.5 英寸或 8 x 2.5 英寸（在 3.5 英寸托架中）SAS/SATA/SSD 驱动器
    • 18 x 3.5 英寸 SAS/SATA/SSD 驱动器
    • 16 x 2.5 英寸 SAS/SATA/SSD 驱动器
    • 16 x 2.5 英寸 SAS/SATA/SSD 驱动器，带 8 x NVME 驱动器
    • 32 x 2.5 英寸 SAS/SATA/SSD 驱动器

有关详细信息，请参阅产品文档页面上的《 Dell Technologies PowerEdge T640 技术规格》。

系统的正面视图

正面视图显示系统的前端上可用的功能。

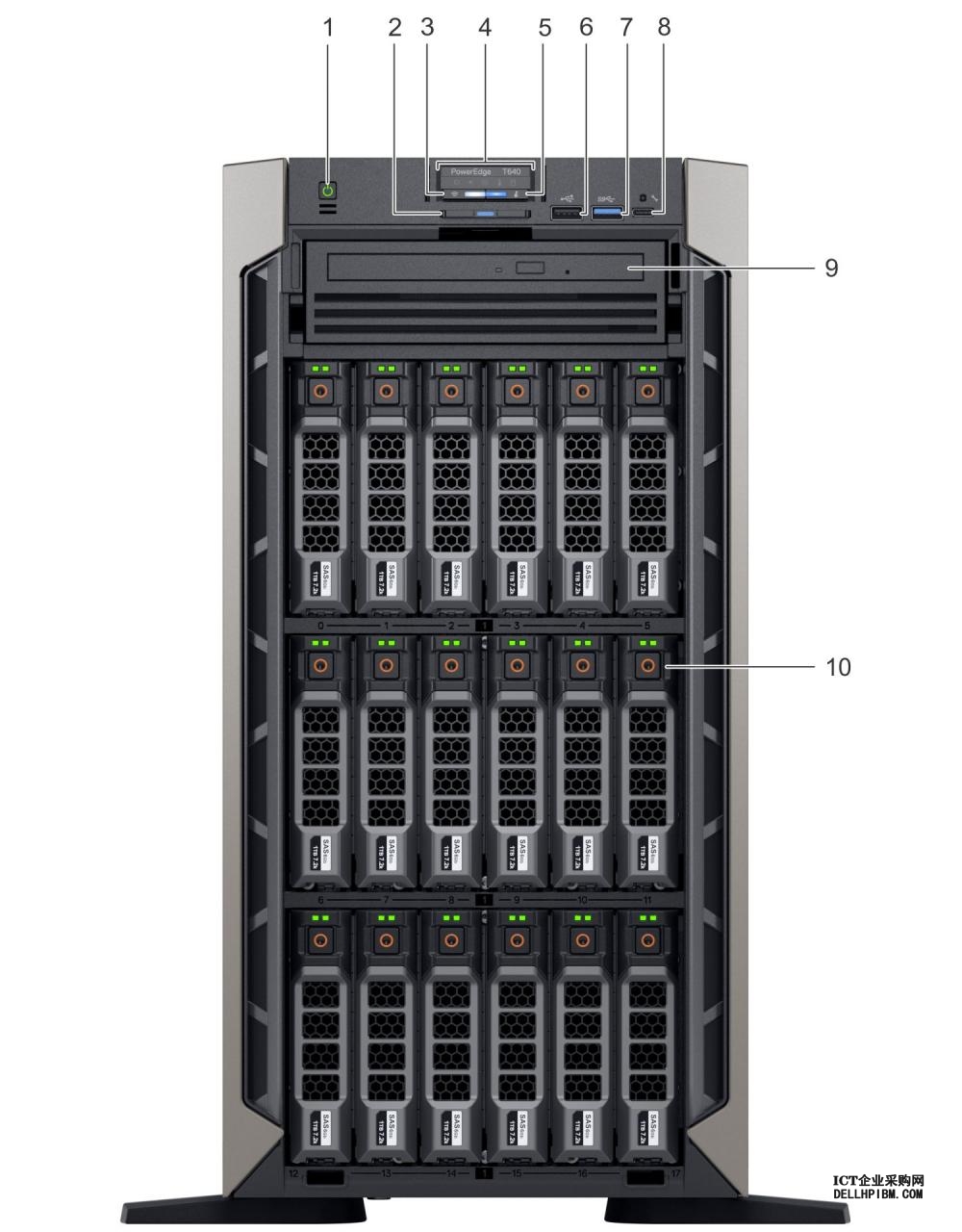

图 1. 18 x 3.5 英寸驱动器塔式系统的前视图
Dell戴尔 PowerEdge T640塔式服务器产品样式，外部形态，内部构造及配套说明

  1. 电源按钮
  2. 信息标签
  3. iDRAC Quick Sync 2 无线指示灯（可选）
  4. 状态 LED 指示灯
  5. 系统运行状况和系统 ID 指示灯
  6. USB 端口（兼容 USB 2.0）
  7. USB 端口（兼容 USB 3.0）
  8. iDRAC Direct (Micro-AB USB) 端口
  9. 光盘驱动器（可选）
  10. 驱动器插槽

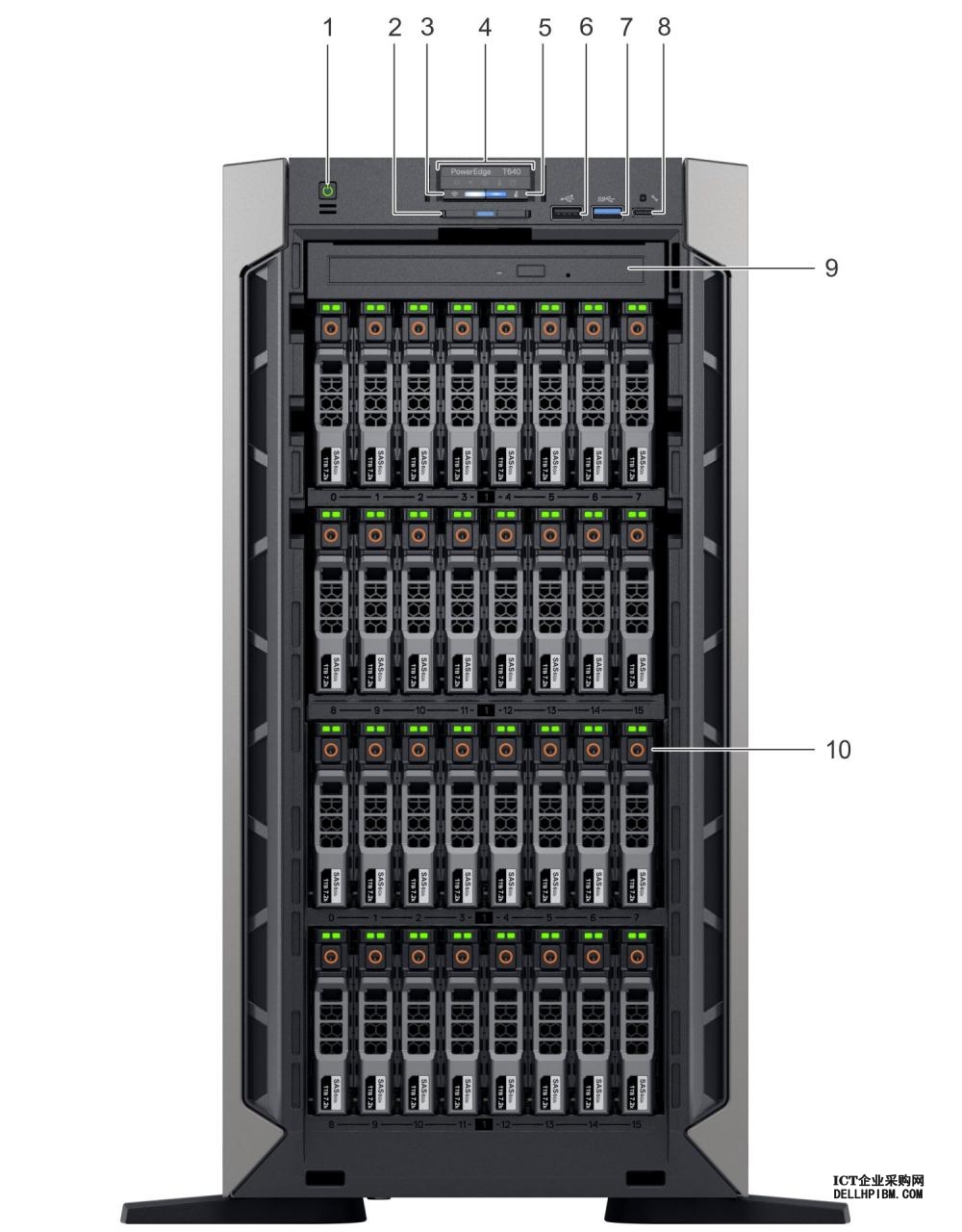

图 2. 32 x 2.5 英寸驱动器塔式系统的前视图
Dell戴尔 PowerEdge T640塔式服务器产品样式，外部形态，内部构造及配套说明

  1. 电源按钮
  2. 信息标签
  3. iDRAC Quick Sync 2 无线指示灯（可选）
  4. 状态 LED 指示灯
  5. 系统运行状况和系统 ID 指示灯
  6. USB 端口（兼容 USB 2.0）
  7. USB 端口（兼容 USB 3.0）
  8. iDRAC Direct (Micro-AB USB) 端口
  9. 光盘驱动器（可选）
  10. 驱动器插槽

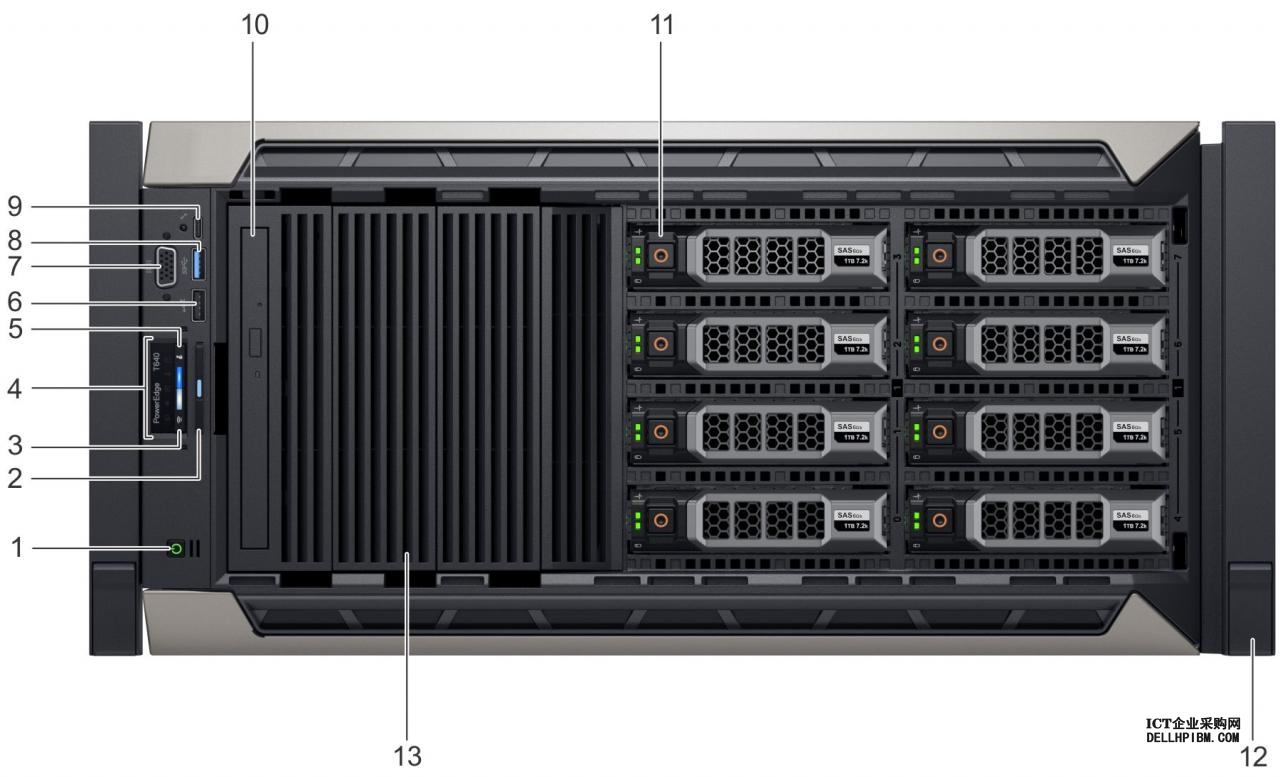

图 3. 8 x 3.5 英寸驱动器机架式系统的前视图
Dell戴尔 PowerEdge T640塔式服务器产品样式，外部形态，内部构造及配套说明

  1. 电源按钮
  2. 信息标签
  3. iDRAC Quick Sync 2 无线指示灯（可选）
  4. 状态 LED 指示灯
  5. 系统运行状况和系统 ID 指示灯
  6. USB 端口（兼容 USB 2.0）
  7. VGA 端口
  8. USB 端口（兼容 USB 3.0）
  9. iDRAC Direct (Micro-AB USB) 端口
  10. 光盘驱动器（可选）
  11. 驱动器插槽
  12. 机架吊耳闩锁 (2)
  13. 驱动器挡片

有关端口的更多信息，请参阅“技术规格”部分。

系统的后视图

后视图显示系统背面可用的功能。

图 1. 塔式配置的背面视图
Dell戴尔 PowerEdge T640塔式服务器产品样式，外部形态，内部构造及配套说明

  1. PCIe 扩展卡插槽
  2. 系统 ID 按钮/指示灯
  3. VGA 端口
  4. 串行端口
  5. iDRAC9 专用网络端口
  6. USB 2.0 端口 (2)
  7. PCIe 扩展卡插槽
  8. NIC 端口（2 个）
  9. 系统识别连接器
  10. USB 3.0 端口 (4)
  11. 电源装置（2 个）

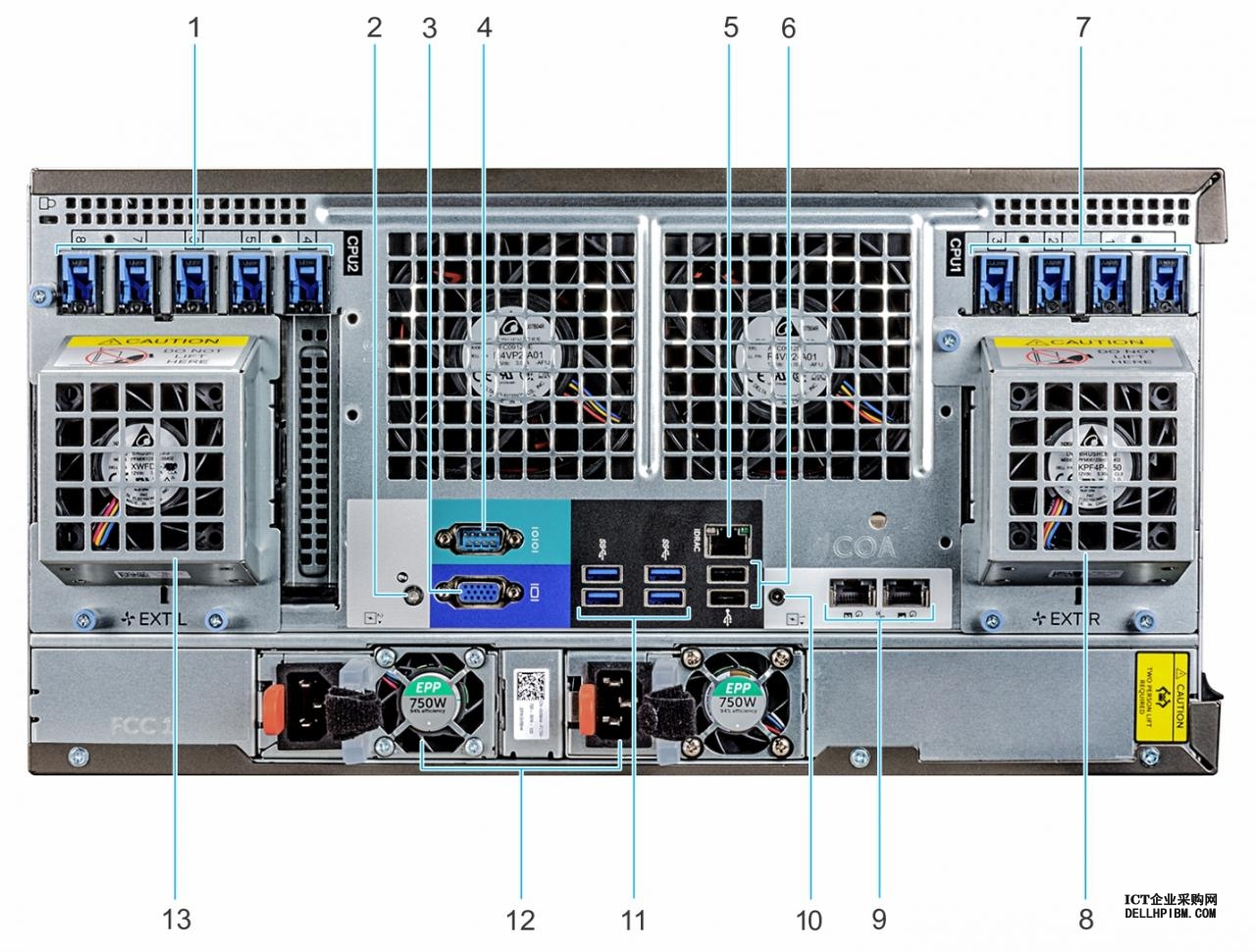

图 2. 机架配置的背面视图
Dell戴尔 PowerEdge T640塔式服务器产品样式，外部形态，内部构造及配套说明

  1. PCIe 扩展卡插槽
  2. 系统 ID 按钮/指示灯
  3. VGA 端口
  4. 串行端口
  5. iDRAC9 专用网络端口
  6. USB 2.0 端口 (2)
  7. PCIe 扩展卡插槽
  8. 右侧外部风扇（仅适用于 GPGPU 配置）
  9. NIC 端口（2 个）
  10. 系统识别连接器
  11. USB 3.0 端口 (4)
  12. 电源装置（2 个）
  13. 左侧外部风扇（仅适用于 GPGPU 配置）

有关详细信息，请参阅产品文档页面上的《 Dell TechnologiesPowerEdgeT640 技术规格》。
