Dell EMC PowerEdge T150塔式服务器

PowerEdge T150 系统概览

PowerEdge T150 系统是 4U 微塔式服务器，支持：

  • 一个英特尔® 至强® E-2300 系列处理器，每个处理器多达 8 个核心
  • 四个 DDR4 DIMM 插槽，支持最大 128 GB UDIMM，速度高达 3200 MT/s
  • 有线交流电源装置
  • 多达 4 x 3.5 英寸 SAS/SATA HDD/SSD 驱动器

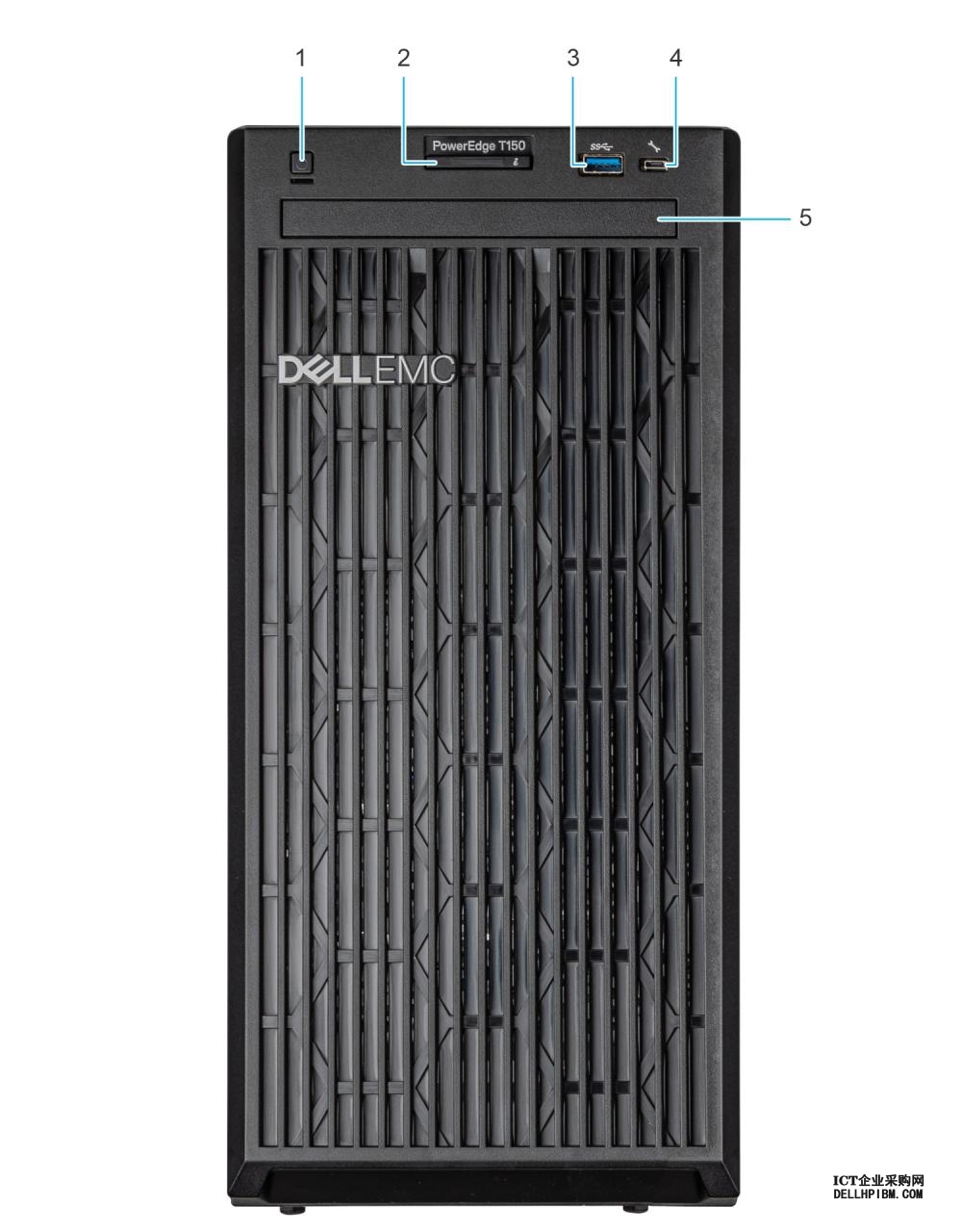

系统的前视图

图 1. 系统的前视图
Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统正面上可用功能
项目 端口、面板和插槽 图标 说明
1 电源按钮 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。

注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2 系统运行状况和 ID 指示灯 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 表示系统的状况。有关更多信息，请参阅“系统运行状况和系统 ID 指示灯代码”部分。
3 USB 3.0 端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
4 iDRAC Direct 端口 (Micro-AB USB) Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 iDRAC Direct 端口 (Micro-AB USB) 允许您访问 iDRAC Direct Micro-AB USB 功能。有关更多信息，请参阅 https://www.dell.com/idracmanuals。

注: 您可以使用 USB 转 micro USB (type AB) 线缆配置 iDRAC Direct，以连接笔记本电脑或平板电脑。线缆长度不得超过 0.91 米（3 英尺）。性能可能会受到线缆质量的影响。
5 光驱（可选） 不适用 一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeT150 技术规格》。

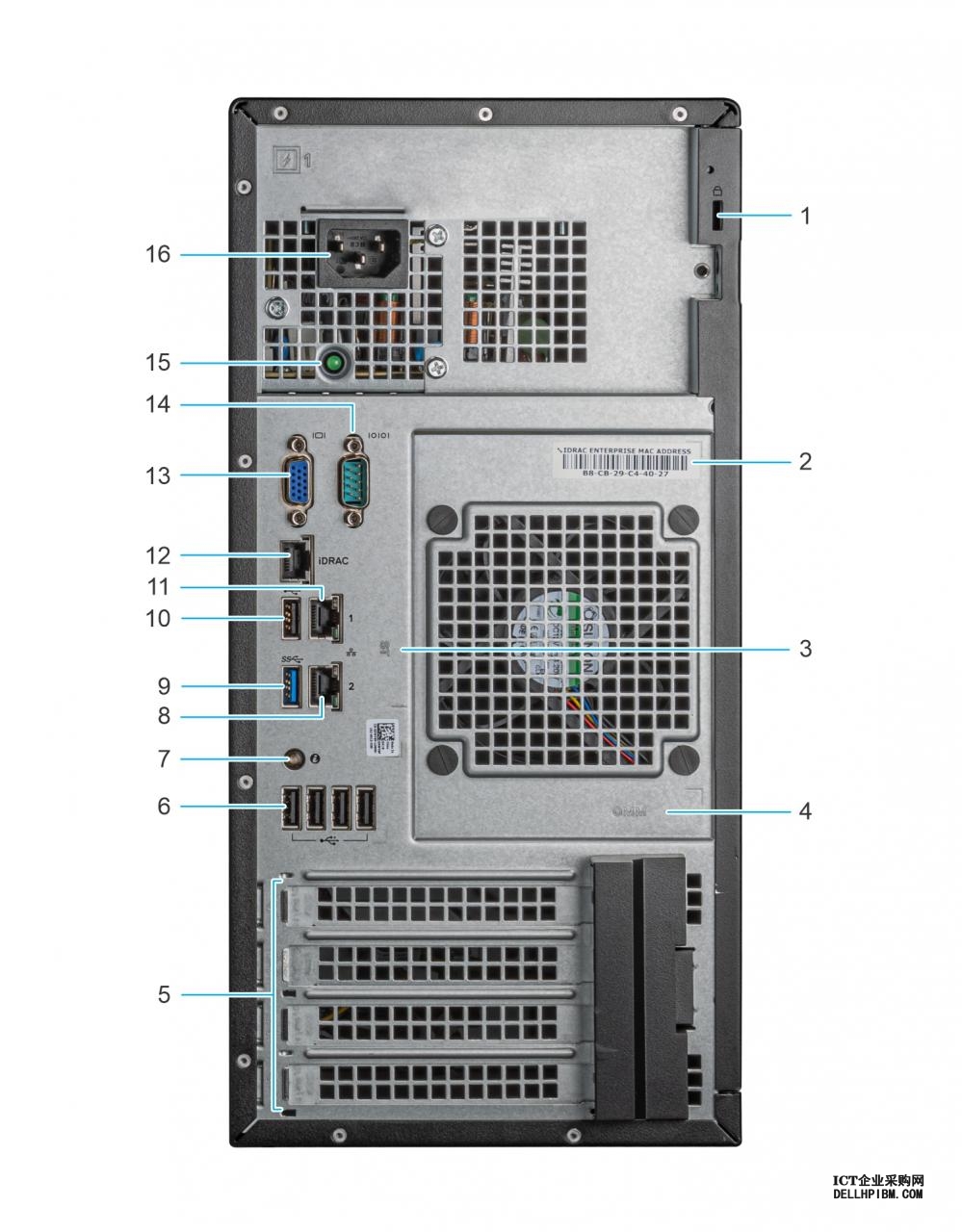

系统的后视图

图 1. 系统的后视图
Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统的后视图
项目 端口、面板或插槽 图标 说明
1 安全线缆锁 不适用 允许您连接到安全线缆锁。
2 iDRAC MAC 地址（MAC 地址）和 iDRAC 安全密码标签 不适用 指示 iDRAC MAC 地址和 iDRAC 安全密码标签。
3 服务编号、快速服务代码、QRL 标签 不适用 指示服务编号、快速服务代码、QRL 标签。
4 OpenManage Mobile (OMM) 标签 不适用 指示 OpenManage Mobile (OMM) 标签。
5 PCIe 扩展卡插槽（4 个） 不适用 允许您连接 PCI Express 扩展卡。
6 USB 2.0 端口（4 个） Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
7 系统识别按钮 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 按下系统 ID 按钮：

  • 可定位机架中的特定系统。
  • 可开启或关闭系统 ID。

要重设 iDRAC，请按住该按钮并保持 16 秒。

注:

  • 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。
  • 如果系统在开机自检过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
8 NIC 端口 (2) Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 NIC 端口集成在系统主板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。
9 USB 3.0 端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 9 针 3.0 兼容 USB 端口。这些端口允许您将 USB 设备连接到系统。
10 USB 2.0 端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
11 NIC 端口 (1) Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 NIC 端口集成在系统主板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。
12 iDRAC 以太网端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《Integrated Dell Remote Access Controller 用户指南》(Integrated Dell Remote Access Controller User's Guide)，网址：www.dell.com/poweredgemanuals。
13 VGA 端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。
14 串行端口 Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明 允许您将串行设备连接到系统。
15 PSU 内置自检 (BIST) LED 不适用 使您能够检查 PSU 的电源设备。
16 电源装置插头 不适用 允许您安装有线交流 PSU。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeT150 技术规格》。

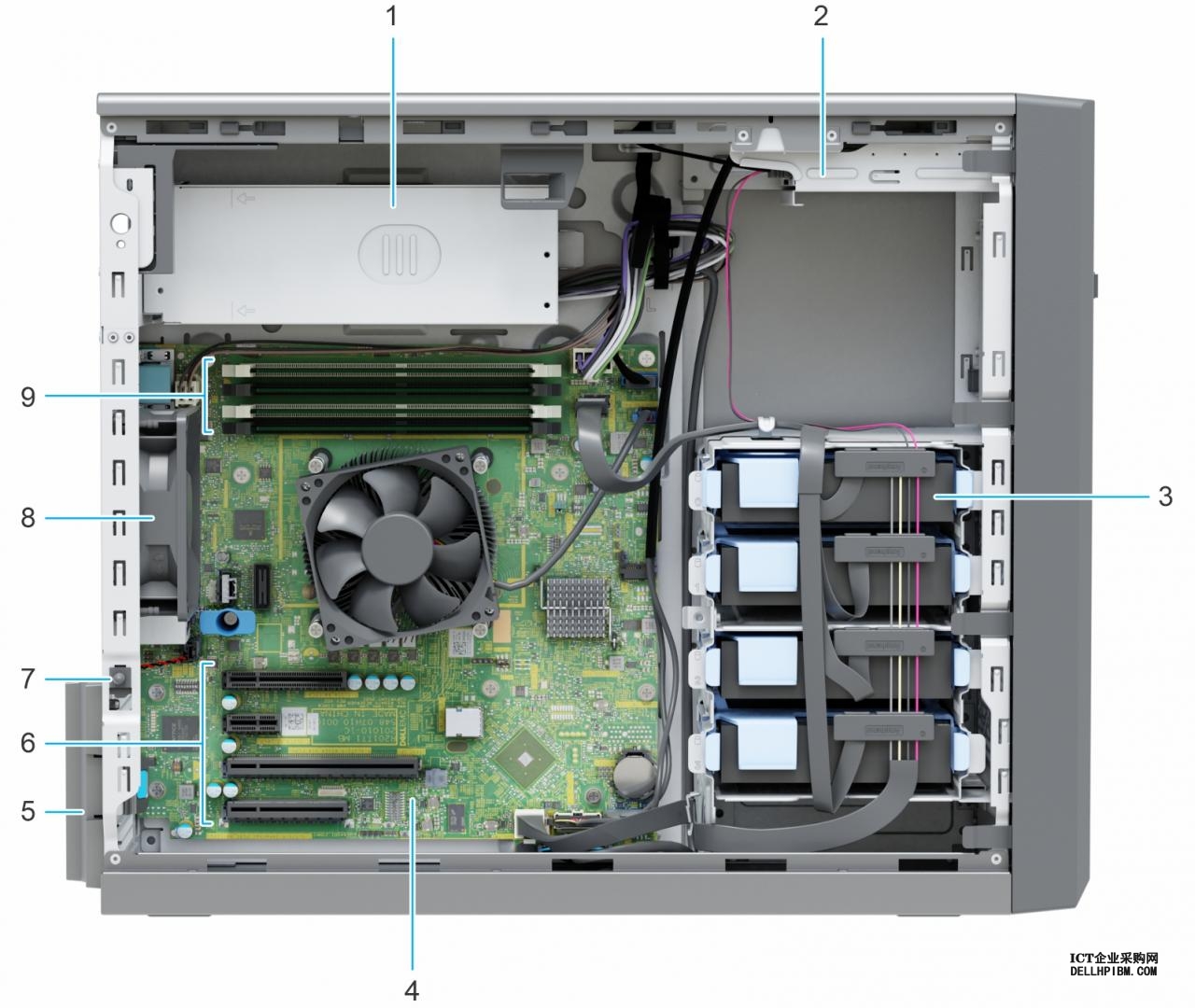

系统内部

图 1. 系统内部
Dell戴尔 PowerEdge T150塔式服务器产品样式，外部形态，内部构造及配套说明

  1. 有线电源装置 (PSU)
  2. 光驱
  3. 有线驱动器 (4)
  4. 系统板
  5. 扩展卡固定闩锁
  6. PCIe 扩展卡插槽（4 个）
  7. 防盗开关
  8. 风扇
  9. 内存模块插槽
