Dell EMC 适用于FX2机箱的FN IO模块

降低布线复杂性

FN IO模块(FN IOM)专为作为PowerEdge FX体系结构一部分的PowerEdge FX2融合基础架构机箱而设计。FX2融合基础架构每个机箱可支持最多2个FN IOM，同时还提供多达8个10 GbE内部端口以及冗余冷却风扇和电源。

FN IOM最多可将FX2接口从8个简化为1个，从而显著降低布线复杂性。凭借零接触部署和预配置的功能，即插即用的便利性可支持第2层控制。因此，可利用戴尔刀片式服务器IO管理器实现快速、轻松的网络部署，同时可利用Dell Networking OS 9通过CLI对FN IOM执行额外管理来实现全面的第3层交换功能。

Dell EMC 适用于FX2机箱的FN IO模块

以双模式功能运行*

FN IO模块能够以两个单独的模式运行。

  • 即插即用模式，可让管理员不必配置网络设置即可配置FN IOM。该设备通过戴尔刀片式服务器IO管理器的简单GUI界面管理。
  • 全交换模式，可实现第3层交换功能。这样即可实现Dell OS 9命令行界面控制，包括路由协议、多播功能、访问控制列表、IPv4和IPv6支持，以及可用于实现软件定义的联网的OpenFlow功能。
Dell EMC 适用于FX2机箱的FN IO模块

优化FX2性能

提升FX2机箱内东西向流量，实现卓越的网络性能。FN IO模块可充分利用高性能10 GbE吞吐量和新一代PowerEdge服务器，让您可以轻松连接至高密度网络体系结构。

除8个10 GbE内部端口之外，FN IOM还支持上行链路端口链路聚合组(LAG)和虚拟链路中继(VLT)。

简化聚合IO和光纤通道连接

选择适合您环境的模块，利用您选择的外部端口配置简化连接。

  • SFP+ (FN410s)：具有4个10 GbE SFP+端口，通过光纤实现远距离连接并减少延迟。
  • 10GBASE-T (FN410t)：具有4个10GBASE-T端口，可支持经济实惠的长达100米的铜缆。
  • FC/SFP+组合(FN2210s)：具有2个2/4/8 Gbps光纤通道端口*和2个10 GbE SFP+端口（最多4个支持重启功能的10 GbE SFP+端口），可支持在FX2机箱内直接聚合，同时减少布线和适配器。



Dell EMC 适用于FX2机箱的FN IO模块

支持并简化LAN/SAN聚合

通过零接触聚合IO激活支持全面的数据中心桥接(DCB)，从而支持将服务器节点连接至上游交换机的自动LAN/SAN聚合系统。此解决方案可以：

  • 减少高达75 %的布线
  • 减少多达50 %的现有LAN/SAN适配器
  • 减少高达75 %的上游架顶式(ToR)端口

此外，FN IOM可轻松连接到Dell Networking S5000 10/40 GbE交换机。该交换机具有多达64个SFP+端口和多达12个光纤通道端口，并提供全面的光纤通道结构服务支持

Dell EMC 适用于FX2机箱的FN IO模块

FN410s 4端口SFP+ IO模块

  • 4个SFP+ 10 GbE连接端口
  • 支持光纤和DAC电缆介质
Dell EMC 适用于FX2机箱的FN IO模块

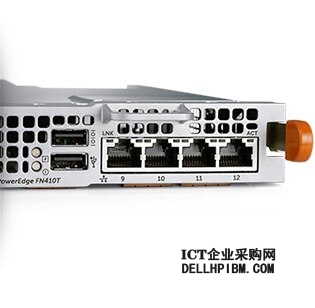

FN410t 4端口10GBASE-T IO模块

  • 4个10GBASE-T连接端口
  • 支持经济实惠的长达100米的铜缆介质
Dell EMC 适用于FX2机箱的FN IO模块

FN2210s 4端口组合光纤通道/以太网I/O模块

  • 最多可配2个2/4/8 Gbps光纤通道端口*和2个SFP+ 10 GbE端口
  • 最多可配4个SFP+ 10 GbE端口（通过重新启动）
  • NPG光纤通道和全面的光纤通道结构服务
  • 功能

借助Dell EMC Services，了解网络复杂性

我们的全球网络专家团队了解IT生态系统（包括多供应商环境）的复杂性。我们拥有技能组合和丰富经验，不仅可以快速解决性能问题，还能帮助您实现网络转型，以满足业务需求。

Dell EMC 适用于FX2机箱的FN IO模块

咨询服务

咨询服务可为您提供专家指导，帮助您按照自己的节奏和预算发展和优化您的 IT 环境，并实现 IT 环境转型。我们拥有众多认证咨询师和工程师，他们拥有深厚的技术专业知识，更有多个项目管理团队为其提供支持。您的项目定会准确无误地按时完成，因此，您大可高枕无忧。

支持

利用 Dell 全球知名的支持专业知识和见解，自由专注于业务转型。根据特定系统的重要性，借助可用的自动化预测性分析、第三方协助和 Technology Service Manager，选择合适的支持。

部署

ProDeploy Enterprise Suite 可帮助您从一开始就能更充分地利用技术。派驻服务提供持续的过渡帮助，以加快采用速度。从基本的硬件安装一直到规划、配置和复杂的集成，都可以信任我们的专家来主导部署工作，从而帮助您在当前和未来实现业务成果。

Dell EMC 适用于FX2机箱的FN IO模块

培训

培训计划提供一系列广泛的培训服务及各种培训形式，包括讲师指导培训、在线自学培训和虚拟讲师指导培训。借助全面而灵活的培训计划，我们可轻松确保您的员工能够掌握所需的各种技能，从而成功管理并充分利用您的新技术。

技术规格

性能

MAC地址数：64,000
交换机结构传输速率：240 Gbps（全双工）
转发速率：179 Mpps
链路聚合：每组最多12个成员，24个LAG组（支持堆叠）
独立模式：每组最多4个成员，1个上行链路LAG组（端口-通道128默认模式）
堆叠模式：每组最多12个成员，1个上行链路LAG组（具有FN410S和FN410T的堆叠模式）
PMUX模式：最多24个LAG组和多个上行链路LAG组
全交换模式：最多24个LAG组和多个上行链路LAG组
线速第2层交换：所有协议，包括IPv4
线速第3层路由i：IPv4和IPv6
数据包缓冲区内存：4 MB
CPU内存：2 GB
全交换模式下的ACL入口和出口

堆叠属性

堆叠单位：最多6个IOA（使用通过CLI部署的10 GbE端口）
堆叠带宽：最高40 Gbps（使用1个10 GbE环形）
堆叠拓扑：环形和菊花链
虚拟链路中继(VLT)：使用VLT的mVLT和L2（通过CLI部署）
在VLT、PMUX和全交换模式下支持VLT。
FN410S和FN410T在堆叠、PMUX和全交换模式下支持堆叠。

路由

第3层路由 - 全交换模式：
1058 RIPv1
2453 RIPv2
2154 MD5 (OSPF)
1587 NSSA (OSPF)
2328 OSPFv2
2740 OSPFv3
4222优先级划分和拥塞避免
4552 OSPFv3 IPsec身份验证

BGP：
1997 BGP社区
2385 BGP MD5
2439 BGP路由抖动抑制
2796 BGP路由反射
2918 BGP路由刷新
3065 BGP联盟
4360 BGP扩展社区
4893 BGP 4字节ASN
5396 BGP 4字节ASN表示法
draft-ietf-idr-restart-06 BG P平稳重启
1195使用IS-IS进行IPv4路由
5308使用IS-IS进行IPv6路由

管理

1155 SMIv1i
1156 Internet MIBi
1157 SNMPv1
1212简明MIB定义i
1215 SNMP陷阱i
1493网桥MIBi
1850 OSPFv2 MIBi
1901基于社区的SNMPv2
2011 IP MIBi
2012 TCP MIBi
2013 UDP MIBi
2096 IP转发表MIBi
2570 SNMPv3i
2571管理框架i
2572消息处理与分发i
2575 SNMPv3 VACMi
2576 SNMPv1/v2/v3共存
2578 SMIv2i
2579 SMIv2文本惯例i
2580 SMIv2一致性声明i
2618 RADIUS验证MIBi
2665类以太网接口MIBi
2787 VRRP MIB 2819 RMON MIB（组1、2、3、9）i
2863接口MIBi
3273 RMON大容量MIBi
3416 SNMPv2
3418 SNMP MIB
3434 RMON大容量报警MIBi
ANSI/TIA-1057 LLDP-MED MIBi
IEEE 802.1AB LLDP MIBi
IEEE 802.1AB LLDP DOT1 MIBi
IEEE 802.1AB LLDP DOT3 MIBi
sFlow.org sFlowv5i
FORCE10-IF-EXTENSION-MIB
FORCE10-LINKAGG-MIBi
FORCE10-COPY-CONFIG-MIBi
FORCE10-MON-MIBi
FORCE10-PRODUCTS-MIBi
FORCE10-MS-CHASSIS-MIBi
FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIBi
FORCE10-TC-MIBi
FORCE10-TRAP-ALARM-MIBi
FORCE10-FIPSNOOPING-MIB
FORCE10-DCB-MIBi
LLDP-EXT-DOT1-DCBX-MIBi
IEEE8021-PFC-MIBi
DELLl_ITA.REV_1_1.MIB
F10-JUMPSTART-MIBi
FORCE10-MSTP-MIB
F10-FPSTATS.MIB
f10-VirtualLinkTrunk.MIB
F10-DCBX.MIB
F10-MS-PLATFORM.MIB

VLAN

802.1Q VLAN标记
802.3ac VLAN标记帧扩展
本地VLAN
802.1D桥接、STPi
802.1s MSTPi
802.1w RSTPi
Force10 PVST+i
2338 VRRPi

多播

4541 IGMPv1/v2侦听
1112 IGMPv1i
3569适用于IPv4的SSMi
2236 IGMPv2i
4541 IGMPv1/v2侦听
3376 IGMPv3 draft-ietf-pim-sm-v2-new-05 PIM-SMi

IEEE合规性

802.1AB LLDP
802.1p L2优先级划分
802.3ab千兆位以太网(1000Base-T)
802.3ad符合LACP的链路聚合
802.3ae 10 GbE (10GBase-X)
802.3u快速以太网(100Base-TX)
802.3x流量控制
802.3z千兆位以太网(1000Base-X)
ANSI/TIA-1057 LLDP-MED
MTU 12 KB

环境

电源：100–240 V交流电，50/60 Hz
最大 散热输出：955.36 BTU/小时
最大 系统电流消耗：100/120 V交流电时为2 A，200/240 V交流电时为1 A
最大 功耗：123 W
ISO 7779 A加权声压级：73.4 °F (23 °C)时为59.6 dBA
工作温度：0 °C至60 °C（32 °F至140 °F）
工作湿度：10 %至85 %（相对湿度），无冷凝
最大 非工作条件限制：存放温度：-40 °C到70 °C（-40 °F至158 °F）
存放湿度：5 %至95 %（相对湿度），无冷凝

UL/CSA 60950-1（第二版）
EN 60950-1（第二版）
IEC 60950-1（第二版），包括所有国家/地区
偏差和组间差异
EN 60825-1激光产品安全性第1部分：设备分类要求和光纤通信系统用户指南
FDA法规21 CFR 1040.10和1040.11辐射
澳大利亚/新西兰：AS/NZS CISPR 22：2006，A类
加拿大：ICES-003，第4期，A类
欧洲：EN 55022：2006 + A1：2007（CISPR 22：2006），A类
日本：VCCI V3/2009，A类
美国：FCC CFR 47第15部分，B子部分：2009，A类
EN 300 386 V1.4.1：2008网络设备的EMC
EN 55024：1998 + A1：2001 + A2：2003
EN 61000-3-2：谐波电流辐射
EN 61000-3-3：电压波动和闪变
EN 61000-4-2：ESD
EN 61000-4-3：辐射抗干扰度
EN 61000-4-4：EFT
EN 61000-4-5：电涌
EN 61000-4-6：低频传导抗干扰度
所有组件都符合RoHS标准。
